Napájecí kabel se speciálním souosým konektorem DELL HP (7.4×5.0), druhá strana kabelu je s volným koncem.
Konektor
∅7,4 × 5,0 mm se středovým pinem, často označovaný jako DC 7450 nebo také DC Jack 7450 HP DELL.
Kabel
Všechny kabely mají tři vodiče.
Fotografie jednotlivých variant jsou níže.
| Varianta | Délka | Konektor | Popis |
|---|---|---|---|
| 1 | 180 cm | rovný | standardní kabel |
| 2 | 170 cm | zahnutý | feritový filtr |

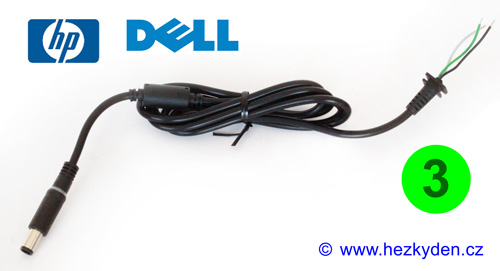

| 3 | 140 cm | rovný | feritový filtr + LED v konektoru |

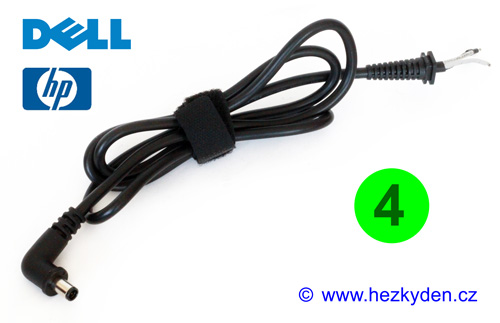

| 4 | 120 cm | zahnutý | standardní kabel |

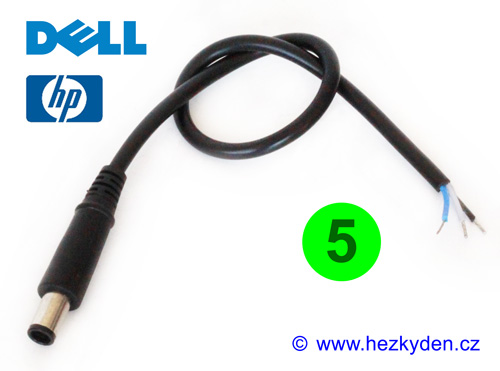

| 5 | 30 cm | rovný | standardní kabel 3 vodiče |
Feritový filtr proti rušení je situován několik centimetrů od konektoru.
Bacha !!!
Oba výrobci, DELL i Hewlett-Packard, používají obdobný typ konektoru se třemi póly. První pól je na vnější straně trubkového těla konektoru (mínus), druhý pól je na vnitřní straně (plus), a třetí pól je vyveden na středový pin jehlu, kde je ovládací napětí.
Průser je v tom, že potenciál na středovém pinu má každý výrobce jiný. Takže nemůžete jen tak napájecí adapter DELL připojit na notebook HP a obráceně. V lepším případě se nebudou nabíjet baterie (pravděpodobnost 20 %), ale v tom horším případě si odprásknete vstupní napájecí elektroniku (pravděpodobnost 80 %), záleží na konkrétním modelu adaptéru a notebooku. Pro nouzové použití by stačilo vylomit středový pin (jehlu), nejspíš by se nenabíjela baterie, nicméně by nevyhořel napájecí vstup vašeho miláčka.
U těchto našich napájecích kabelů je to jedno, protože vodič ke středovému pinu jen nezapojíte.
Tyto konektory (DC7450) rovněž mívají zdroje pro projektory a nově také powerbanky. Typické zapojení kontaktů na trubičce je: vnější mínus, vnitřní povrch plus, středový pin (jehla) nebývá zapojen (NC).
Fotogalerie
