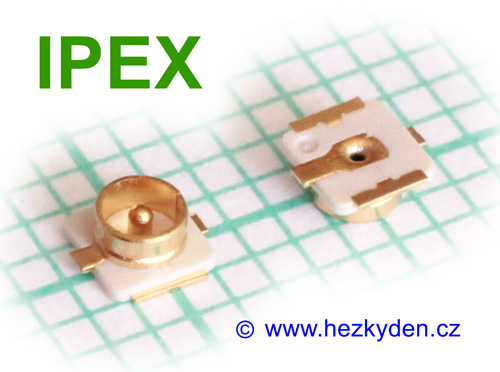

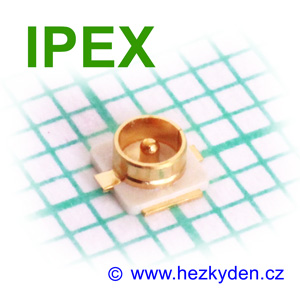

Značkový vf konektor Hirose IPEX pro montáž SMD. Typy MHF1, MHF3 a MHF4.
- Impedance: 50 Ω
- Frekvenční rozsah: 0–6 GHz
- Izolační odpor: min 500 MΩ
- Výdržné napětí: 200V AC
- činitel stojatých vln: max 1,3 (při 0–3 GHz max 1,2)
- Pracovní teplota: –40 .. +85 °C
- Materiál konektoru: mosaz, zlaceno
- Materiál kontaktu základny: fosfor-bronz, zlaceno
Technické info
IPEX1 – MHF1
- pro Mini PCI
- šířka hlavy konektoru na kabelu: 3,2 mm
IPEX3 – MHF3
- Najdete ho třeba zde: moderní kompaktní desky s Wi-Fi a Bluetooth (např. Adafruit Feather ESP32 V2), obecně IoT, chytré hodinky, fitness náramky, chytré prsteny a zdravotnická monitorovací zařízení, kde běžný konektor IPEX1 zabírá příliš mnoho místa na výšku, také malé FPV drony a miniaturní vysílače/přijímače, kde je důležitá minimální hmotnost a výška spoje.
- šířka hlavy konektoru na kabelu: 2,0 mm
IPEX4 – MHF4
- pro M.2/NGFF
- šířka hlavy konektoru na kabelu: 2,1 mm

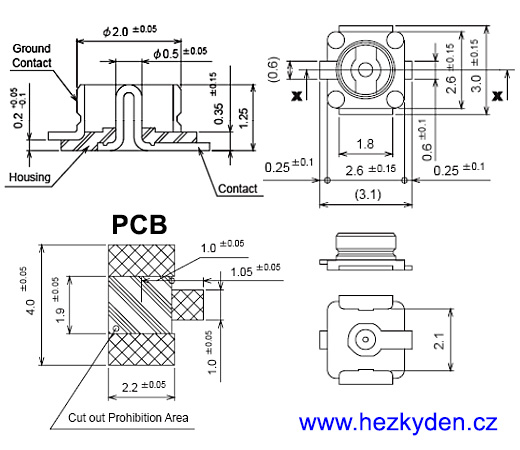

Rozměry
