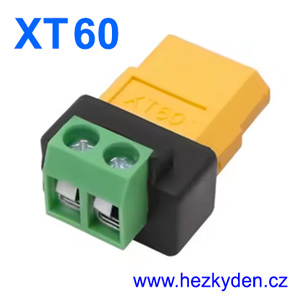

Napájecí konektor XT60 (XT-60) pro rychlé připojení pomocí svorkovnice.
Zapojení a maximální zatížení
Typické zapojení (polarita): mínus je u zkosené strany, plus je u rovné.
XT60 má zlacené piny, jmenovité zatížení pro jeden kontakt je sice 30 A, nicméně svorkovnice není schopna tento proud vůbec přenést, protože není měděná, je nejspíš železná poniklovaná. Orientační odhad je tak maximálně 3 A a napětí nejvíce 30 V. Použití tohoto adaptéru berte jen jako dočasné náhradní řešení.
Použití
Nejčastěji se konektory XT60 používají k připojení bateriových packů.
Technické údaje XT60
- Maximální napětí: 600 V DC
- Jmenovitý proud: 35 A
- Životnost: 100 cyklů
- Přechodový odpor: max 1 mΩ
- Teplotní rozsah: –20..+120 °C
- Materiál kontaktů: mosaz, zlaceno
- Materiál těla konektoru: PA
- Certifikace: CE/UL, UL94 V0
- Výrobce: Amass, Čína
