Koaxiální BNC spojky tvaru I rovné. Přímá spojka BNC-BNC s teflonovým dielektrikem.
BNC konektor spojka (varianty)

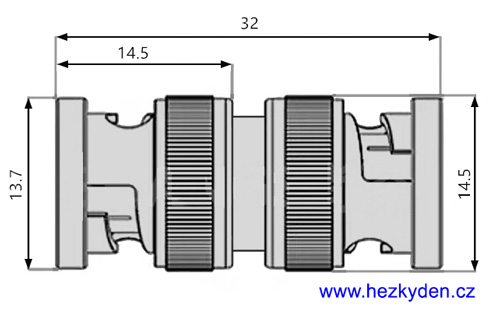

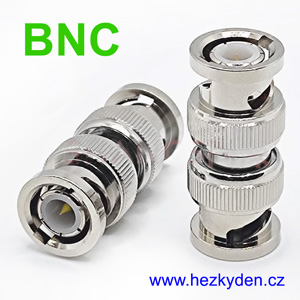

- BNC konektor – oboustranná vidlice

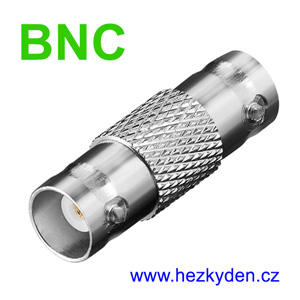

- BNC konektor – oboustranná zásuvka (bez příruby)

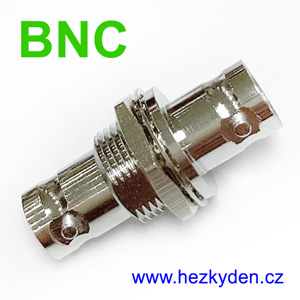

- BNC konektor – oboustranná zásuvka s přírubou pro upevnění na panel středovou maticí

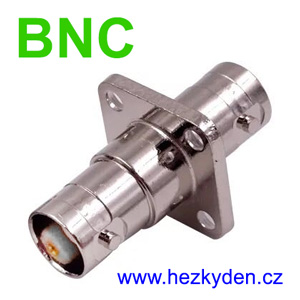

- BNC konektor – oboustranná zásuvka s přírubou pro upevnění na panel čtyřmi šrouby
BNC konektory jsou vysokofrekvenční koaxiální konektory.
Impedance 50 ohmů.
Spojka BNC konektor.
Technické údaje
Platné pro typ 1
Elektrické vlastnosti
- Impedance: 50 Ω
- Frekvence: 0–4 GHz
- ČSV: ≤1,25
- Izolační napětí: 1500 V rms
- Izolační odpor: ≥5000 MΩ
Mechanické vlastnosti
- Teplotní rozsah: –45..+125 °C
- Životnost: ≥500 cyklů
- RoHS
Materiál
- Tělo konektoru: mosaz, niklováno
- Vnitřní vodič: mosaz, zlaceno
- Izolant: PTFE (teflon)
Dostupnost a ceny
Patří k trvalému sortimentu.
Na trhu seženete tyto konektory i levněji, ale to jsou typy, které jsou ze železa se zinkovaným povrchem (poznáte to snadno – magnetem). Piny asi budou mít na sobě zlata jako když dýchnete a dielektrikum nebude teflon, ale polyethylen 🙂 My tenhle typ konektorů dokážeme taky sehnat, vymyká se však naší představě o tom, jaké vlastnosti má mít vysokofrekvenční konektor.
