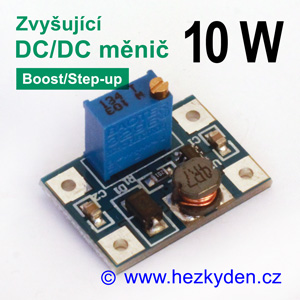

DC-DC měnič SX1308

35

Boost/Step-up modul

Není skladem

ID: 10947     Poslední změna:  14.3.2021
Již vyprodáno
Bohužel, pro velký zájem zcela vyprodáno - už vůbec nebude.

Tento měnič jsme museli vyřadit z nabídky. Od dosud spolehlivého dodavatele z Číny jsme dostali kusy, které nefungují. Stejnou sérií je pravděpodobně zaplevelená celá Čína. To obvykle opadne tak za půl roku, až se všechny kusy (obvykle desetitisíce) rozpustí mezi lidi.


Miniaturní zvyšující DC/DC měnič (konvertor) s vysokou účinností. Jedná se o modul určený k přímé vestavbě do zařízení nebo k použití na nepájivém kontaktním poli.

Měnič je bezprostřední alternativou k měniči MT3608, protože je výrazně stabilnější (při malé zátěži nemá sklon ke kmitání).

Charakteristika

Zvyšující DCDC měnič/Boost/Step-up, neizolovaný. Řídicí obvod SX1308 v pouzdru SOT23-6. Nastavení výstupního napětí je víceotáčkovým trimrem.

Vzhledem k miniaturnímu provedení vhodný k vestavbě do zařízení.

Technické údaje SX1308

  • Vstupní napětí: 2–24 V
  • Výstupní napětí: 3–28 V
  • Výstupní proud: max. 2 A
  • Příkon: max. 10 W
  • Účinnost přeměny: max 95 %
  • Spínací frekvence: 1,2 MHz
  • Klidová spotřeba: cca 1,5 mA (změřeno)
  • Provozní teplota: –10..+85 ℃

Rozměry a schéma zapojení modulu SX1308

  • Velikost: 23 × 16 × 14 mm
DC-DC měnič SX1308 zvyšující - zapojení
DC-DC měnič SX1308 zvyšující – zapojení

Praktické rady

Je vhodné přidat ještě na výstup kondenzátor, popřípadě celý filtr: tlumivka – kondenzátor. Na desce je na to poměrně dost místa.

Chraňte vstup proti přepěťovým špičkám (např. transilem nebo varistorem), protože jinak při překročení maximálního vstupního napětí se řídicí obvod zničí.

Odkazy

  • Řídicí obvod SX1308 – Datasheet (náš server)
  • Řídicí obvod SX1308 – Datasheet (server výrobce)
  • Výrobce modulu: Čína
