Izolované DC/DC měniče (konvertory) s galvanickým oddělením vstupu a výstupu. Uzpůsobeny pro montáž do plošného spoje. Ploché kovové pouzdro černo-stříbrné barvy.
| Typ | Vstup | Výstup |
|---|---|---|
| 40KMX15-05-801 | 20–90 V | 5.1 V/2.8 A/14.2 W |
| 48IMS15-0503-9R | 36–75 V | 5.06 V/1.6 A 3.285 V/1.6 A 13.4 W |
Ideální pro napájení dalších obvodů (například měřidel) z jediného zdroje vyššího nestabilizovaného napětí, typicky například solárních panelů apod.

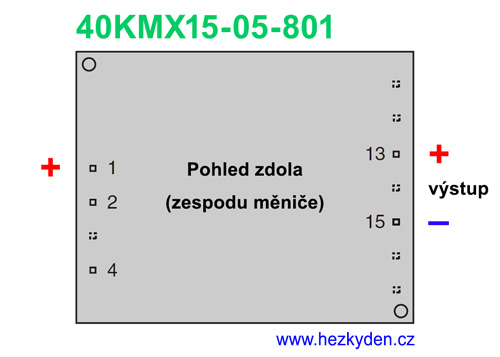

DC/DC měniče 5V – zapojení vývodů pouzdra
Před aplikací si pečlivě prostudujte datasheety.

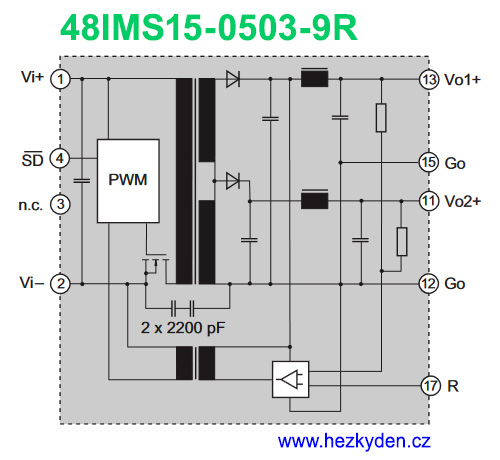

K měniči 40KMX15-05-801 bohužel nemáme datasheet, nicméně vnitřní zapojení lze odvodit z datasheetu měniče 48IMS15-0503-9R (tedy vstupní strana).
(číslování vývodů pouzdra je v datasheetu)
Rozměry
- Pouzdro: 50,6 × 40,5 × 10,6 mm
- Vývody: 0,8 × 0,8 × 5 mm
Původ a skladová zásoba
Měniče byly citlivě vypájeny z dosud nepoužitých zařízení, která byla jen zahořena. Skladem pár desítek kusů (podzim 2023).
Nové kusy je možmné je sehnat v ceně asi 20 USD/ks. Cena je poněkud vyšší, protože jsou určeny pro letecký průmysl.
Odkazy
Výrobce
- www.power-one.com – dříve (nyní nefunkční)
- www.belfuse.com – aktuální
Dokumentace
DC DC měniče 5V
