Digitální voltmetr LED kontrolka MAXI – 500V AC

100

červený, zelený, modrý, bílý, žlutý

Zrušit výběr
Katalogové číslo: - Kategorie: , ,
ID: 10212     Poslední změna:  24.2.2021

Třímístný digitální voltmetr v pouzdru barevné kontrolky pro orientační měření střídavého (síťového) napětí. Má pouze dva vývody, tj. napájí se z měřeného napětí.

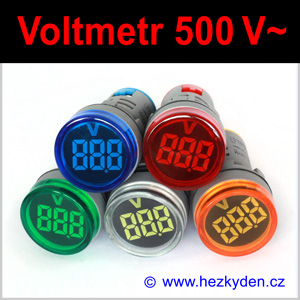

Dodáváme s těmito barvami krytu (a barevnými LED segmentovkami): červenázelenážlutábílámodrá.

Vzhledem ke kulatému pouzdru voltmetru je ideální pro vestavbu do rozvaděče, například místo stávající síťové kontrolky. Otvor 22 mm snadno vyvrtáte tímto stupňovitým vrtákem.

Předpokládáme, že uplatnění najde jako vhodný doplněk regulačních autotransformátorů, kde změří i relativně nízké napětí. Tento aparát totiž patří k základnímu vybavení bastlírny. Tyto přístroje obsahují obvykle totiž jen ručková měřidla a tak doplnění o digitální voltmetr je nasnadě.

Technické údaje

  • Měřicí rozsah: 20500 V~
  • Spotřeba: 0,7 W při 230 V~ (změřeno)
  • Přesnost: 1 %

Rozměry panelového voltmetru

  • Výška číslic: 10 mm
  • Průměr pouzdra kontrolky: ∅29 mm
  • Otvor do panelu: průměr 22 mm
  • Přesah pouzdra kontrolky nad panel: 14,5 mm
  • Vestavná hloubka: 37,5 mm (počítáno bez panelu)
  • Rozsah pracovní teploty: –25..+55 °C
  • Vzdušná vlhkost: max. 98 %
  • Stupeň krytí: IP65
  • Izolační odolnost: 2.5 kV AC, 1 min

Digitální voltmetr LED kontrolka 500V AC – rozměry připravujeme

Připojení

Voltmetr ke své činnosti potřebuje zdroj střídavého napětí. Připojovací svorky se nacházejí na zadní straně a napájecí vodiče se utahují pod šroubky. Na pouzdru kontrolky jsou vyznačeny všechny důležité údaje pro provoz měřidla včetně rozsahu napájecího napětí.

Voltmetr je napájen z měřeného napětí. Můžete ho tak připojit buď přímo na síťové napětí (je doporučeno měřidlo připojovat přes pojistku) nebo na jiné střídavé napětí, které chcete měřit, například rozvod střídavého napětí za oddělovacím transformátorem (třeba 48 V~). Pokud připojujete napájení měřidla přímo na síťové napětí, je jedno jak připojíte napájecí vodiče střídavého napětí (L/N). Ihned po připojení napájecího napětí se displej rozsvítí.

Praktické poznatky

Funkce

I když dokumentace uvádí jako minimální napájecí/měřené napětí 20 V, nejnižší měřitelnou hodnotou, která lze vůbec rozeznat na displeji je 13 V – záleží také na výběru barvy.

Jemný pokles svítivosti LED displeje byl okem postřehnutelný až když napětí kleslo přibližně pod 80 V. Pak jas se snižováním napětí jemně klesal. Další pokles svítivosti byl pod 30 V a pod 20 V některé segmenty svítily nestejnoměrně. Těch avizovaných 20 V je reálnou hranicí dobré rozeznatelnosti měřeného údaje na displeji. I když snížíte napětí např. na 15 V, údaj lze stále ještě přečíst. Přesto do této hranice měří voltmetr relativně přesně.

Barvy

U tohoto voltmetru jsou na tom jednotlivé barvy s kontrastem a jasem velmi podobně. Nejlépe svítí zelená, červenábílá. O chlup méně jsou na tom modrážlutá. Žlutá má nejmenší kontrast, ale jen pro nízká napětí.

Hodnocení

Střídavý voltmetr za cenu o něco málo vyšší než je cena žárovkové kontrolky.

Klady

Nezvykle velký rozsah měřicího/napájecího napětí. Dobrá linearita v celém rozsahu. Vysoká svítivost displeje. Kompaktnost konstrukce. Bezpečnost a bezproblémová montáž.

Zápory

Výrobce by měl na měřidle potlačit nevýznamnou nulu při měření napětí do 100 V, popř. využít ji k přepnutí rozsahu, když už je u na displeji k dispozici desetinná tečka.

Přesnost a kalibrace

Praktické zkušenosti s testováním ukazují, že voltmetry (z každé výrobní série) mají různý rozptyl v uváděné toleranci 1 %. Nelze vzít z jednoho balení například tři voltmetry a předpokládat, že všechny budou ukazovat zcela shodně. Několik výrobců v Číně je chrlí ve statisícových sériích a asi není možné každý ručně kalibrovat nebo osazovat kvalitnějšími/přesnějšími součástkami.

Průměrně je 30–40 % voltmetrů, které ukazují na desetinu přesně. Pak asi tak 10–20 %, které ukazují o desetinu až dvě do mínusu (zobrazují menší napětí než skutečné), s nimi se bohužel nic rychle neudělá. A pak je 30–50 % voltmetrů, které ukazují do plusu o jedno až tři desetinná místa (zobrazují vyšší napětí než skutečné). S nimi je kalibrace jednoduchá. Stačí vložit sériový odpor do napájení a zobrazované napětí se sníží.

Budiž tento stručný návod inspirací, jak jednoduše eliminovat chyby tohoto levného voltmetru bez zasahování do jeho vnitřního zapojení.
