Digitální voltmetr LED kontrolka SQ – 300V AC
100 Kč
červený, zelený, modrý, bílý, žlutý
Pošleme vám email až bude opět skladem.
Třímístný digitální voltmetr v pouzdru barevné kontrolky pro orientační měření střídavého (síťového) napětí. Má pouze dva vývody, tj. napájí se z měřeného napětí.

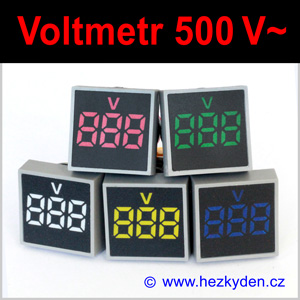

Dodáváme s těmito barvami krytu (a barevnými LED): červená – zelená – žlutá – bílá – modrá. Všechny barvy jsou dostatečně kontrastní a není mezi nimi výraznější rozdíl ve svítivosti.
Vzhledem ke kulatému pouzdru voltmetru je ideální pro vestavbu do rozvaděče, například místo stávající síťové kontrolky. Otvor 22 mm snadno vyvrtáte tímto stupňovitým vrtákem.
Předpokládáme, že uplatnění najde jako vhodný doplněk regulačních autotransformátorů, kde změří i relativně nízké napětí. Tento aparát totiž patří k základnímu vybavení bastlírny. Tyto přístroje obsahují obvykle totiž jen ručková měřidla a tak doplnění o digitální voltmetr je nasnadě.
Technické údaje
- Měřené a napájecí napětí: 12 až 300 V~
Měřené napětí: pevný rozsah s rozlišením jednotek voltů
Napájecí napětí: jen 50 Hz a jen sinusový průběh (viz také níže) - Spotřeba: 0,7 W při 230 V~ (změřeno)
- Přesnost: 1 %
Rozměry panelového voltmetru
- Výška číslic: 11 mm
- Čelní panel kontrolky: 29 × 29 mm
- Otvor do panelu: průměr 22 mm
- Přesah pouzdra kontrolky nad panel: 9,5 mm
- Vestavná hloubka: 37,5 mm (počítáno bez panelu)
- Rozsah pracovní teploty: –25..+55 °C
- Vzdušná vlhkost: max. 98 %
- Stupeň krytí: IP65
- Izolační odolnost: 2.5 kV AC, 1 min
Digitální voltmetr LED kontrolka 500V AC – rozměry připravujeme
Připojení
Důležité info
Je třeba si uvědomit, že měřidlo je sestaveno z levných součástek a tudíž vyhoví jen pro orientační měření. K usměrnění střídavého napětí pro další zpracování slouží obyčejný diodový můstek a tak měřidlo správně ukazuje jen hodnotu střídavého napětí sinusového průběhu. Pokud budete chtít měřit napětí s průběhem modifikované sinusovky nebo dokonce trapézový průběh, bude měření zkresleno podle míry odlišnosti od sinusovky. U trapézového/obdélníkového průběhu navíc hrozí zničení měřidla. Pro měření střídavého napětí vyšší frekvence (řádu kHz), které produkují některé měniče (střídače/invertory), je měřidlo zcela nevhodné.
Připojovací svorky
Voltmetr ke své činnosti potřebuje zdroj střídavého napětí. Připojovací svorky se nacházejí na zadní straně a napájecí vodiče se utahují pod šroubky. Na pouzdru kontrolky jsou vyznačeny všechny důležité údaje pro provoz měřidla včetně rozsahu napájecího napětí.
Voltmetr je napájen z měřeného napětí. Můžete ho tak připojit buď přímo na síťové napětí (je doporučeno měřidlo připojovat přes pojistku) nebo na jiné střídavé napětí, které chcete měřit, například rozvod střídavého napětí za oddělovacím transformátorem (třeba 48 V~). Pokud připojujete napájení měřidla přímo na síťové napětí, je jedno jak připojíte napájecí vodiče střídavého napětí (L/N). Ihned po připojení napájecího napětí se displej rozsvítí.
Praktické poznatky
Jemný pokles svítivosti LED displeje byl okem postřehnutelný až když napětí kleslo přibližně pod 80 V. Pak jas se snižováním napětí jemně klesal. Další pokles svítivosti byl pod 30 V a pod 20 V některé segmenty svítily nestejnoměrně. Těch avizovaných 12 V je skutečnou hranicí rozeznatelnosti měřeného údaje na displeji. Přesto do této hranice měří voltmetr relativně přesně.
Klady
Nezvykle velký rozsah měřicího/napájecího napětí. Dobrá linearita v celém rozsahu. Vysoká svítivost displeje. Kompaktnost konstrukce. Bezpečnost a bezproblémová montáž.
Zápory
Výrobce by měl na měřidle potlačit nevýznamnou nulu při měření napětí do 100 V, popř. využít ji k přepnutí rozsahu. Vhodné by bylo snížit jas písmene V (měřené veličiny) nad údajem (to se naštěstí dá upravit ručně).
Přesnost a kalibrace
Vzhledem k obecně levné konstrukci voltmetru jsem nečekal velkou přesnost. Proto jsem voltmetr podrobil testu. Výsledek mě velmi překvapil.
Při měření napětí je chyba max. ±1 místo vynikající. Od výrobce jsme toleranci nedostali. Některé jiné kusy, které jsem namátkou změřil, však na síťovém napětí měly rozdíl asi 1 až 2 V. Ale i to se vejde do 1% přesnosti tohoto levného měřidla.
| Skutečné napětí | Údaj voltmetru |
|---|---|
| 12.0 | 013 |
| 20.0 | 021 |
| 30.0 | 031 |
| 40.0 | 041 |
| 50.0 | 051 |
| 60.0 | 061 |
| 70.0 | 071 |
| 80.0 | 081 |
| 90.0 | 090 |
| 100.0 | 100 |
| 125.0 | 125 |
| 150.0 | 150 |
| 175.0 | 174 |
| 200 | 199 |
| 230 | 230 |
| 250 | 250 |
| 270 | 269 |
Pro měření skutečného napětí byl použit tento voltmetr: 3 1/2místný multimetr Metex M-3650B.
Napětí do 200 V bylo měřeno na rozsahu multimetru 200 V, tj. údaj 200 V byl ve skutečnosti 199.9 V. Napětí vyšší než 200 V bylo měřeno na rozsahu 750 V.
Bezpečnostní upozornĕní
Tento produkt není určen laikům. K jeho instalaci jsou nezbytné odborné předpoklady, tj. je potřeba určitá míra profesních znalostí elektrotechniky. Nutností před započetím montáže a práce s tímto produktem jsou zkoušky podle příslušných paragrafů Vyhlášky 50, nebo nyní novĕ podle Zákona 250/2021 Sb.Fotogalerie

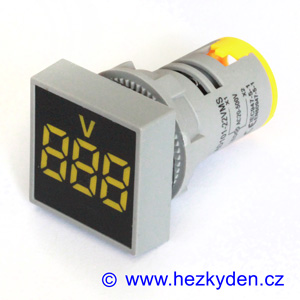

Displej voltmetru tvoří barevné SMD LED poskládané do tvaru sedmisegmentovek. Tím se dosahuje nízké profilové výšky čelního panelu kontrolky. Kryt se dá snadno sundat.
Vodiče se připojují ze stran jak ukazuje červená šipka. Zezadu v barevném víčku jsou otvory pro šroubovák. Svorky jsou označené jako X1 a X2. Je jedno, na kterou svorku připojíte fázi nebo nulák.
Výrobek má evropskou certifikaci CE.
