Germaniová dioda

Skladem

Kategorie:
ID: 25001     Poslední změna:  21.7.2021

Germaniová hrotová dioda ve skleněném pouzdru.

Vypadá jako typická signálová dioda. Pravděpodobně se jedná o ruskou germaniovou diodu D9 – viz tabulku níže.

Elektrické parametry

Testerem změřeno více kusů. Podle výsledků měření potvrzeno, že se skutečně jedná o germaniovou diodu.

  • Uf (úbytek napětí v propustném směru): 0,75–0,85 V
  • Ir (proud v závěrném směru): 3–5 µA

Rozměry

  • Pouzdro: průměr 2,5 × 6,5 mm
  • Vývody: průměr 0,5 × 25 mm
  • Katoda označena proužky
  • Proužek: červený + žlutý

Klikni pro zvětšení:

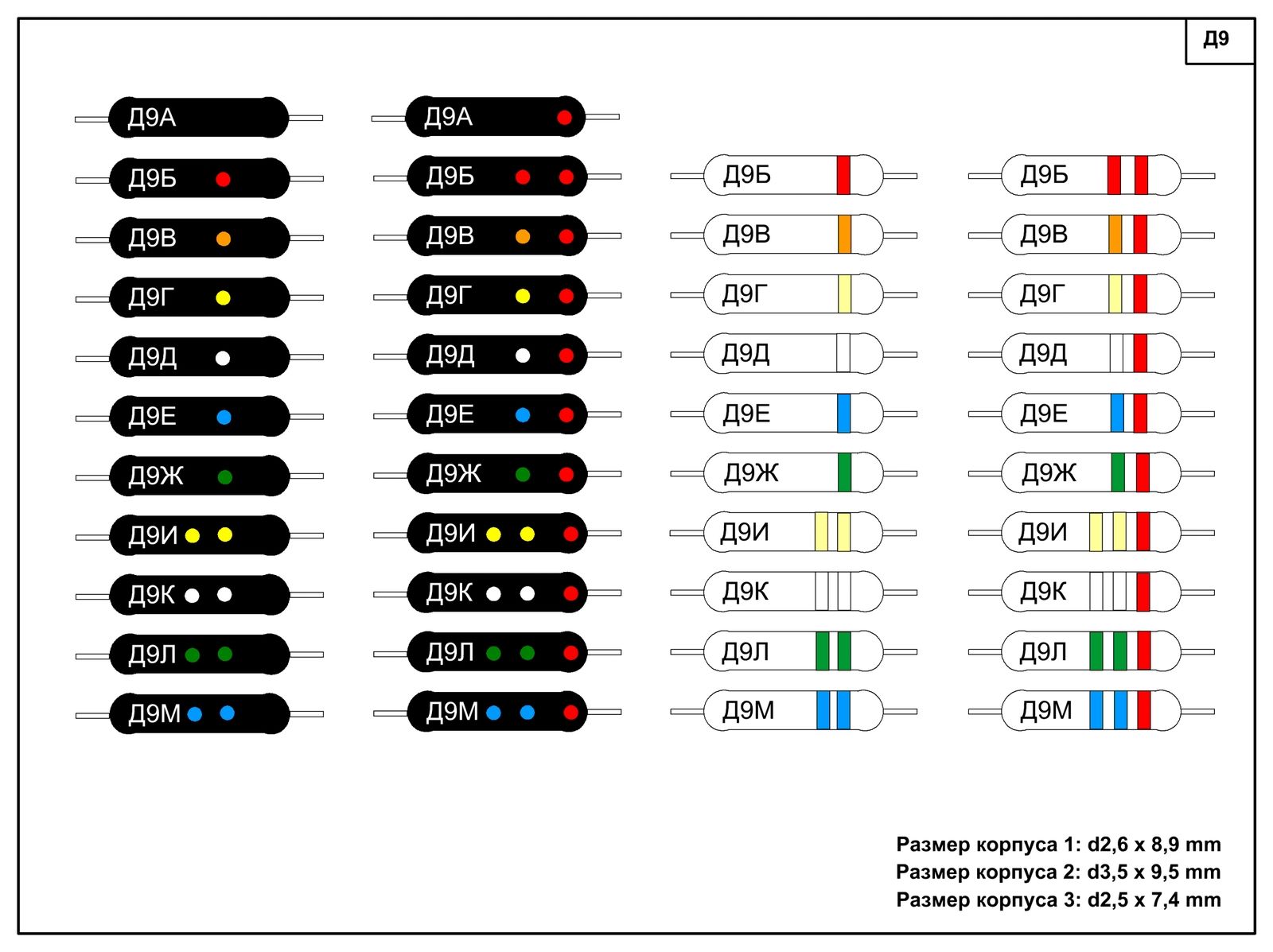

Ruské germaniové diody
Ruské germaniové diody

Zdroj:
