Konektor XT60 panelový

30 45

Zrušit výběr
Katalogové číslo: - Kategorie:
ID: 16418     Poslední změna:  3.6.2025

Napájecí konektor XT60 (XT-60) je určen pro vysoké proudy. Panelové provedení.

V ceně všech konektorů do panelu jsou 2 ks šrouby M2,5 se zapuštěnou hlavou pro křížový šroubovák.

Typické zapojení (polarita): mínus je u zkosené strany, plus je u rovné.

Zlacené piny. Jmenovité zatížení pro jeden kontakt je 30 A. XT60 je spolehlivý silový konektor dimenzovaný na vysoké proudy.

Nejčastěji se konektory XT60 používají v modelářství – napájení modelů z bateriových packů.

Praktické info – čtěte než si objednáte

Těla samostatných konektorů a těch bez záslepky a se záslepkou jsou různá – liší se v malých detailech, takže záslepku nelze použít u konektoru – zásuvky nebo vidlice, která není pro záslepku primárně koncipována.

Rozdíl je také v montáži. Samostatné konektory (vidlice nebo zásuvky) mají osazení, takže se montují zezadu panelu. Konektory bez/se záslepkou se montují zepředu panelu (otvor nemusí být tak přesný), záslepku můžete/nemusíte použít (namontovat/nenamontovat).

Barvy

  • oranžová … oranžový konektor (s oranžovou záslepkou)
  • černá … černý konektor (s černou záslepkou)
  • oranžová/černá … oranžový konektor (s černou záslepkou)

Značení konektorů

  • XT60E-F … samostatná zásuvka (montuje se zevnitř panelu do přesného otvoru)
  • XT60BE-F … zásuvka bez/se záslepkou (montuje se zvenčí panelu do otvoru, který nemusí být přesný)
  • XT60E-M … samostatná vidlice (montuje se zevnitř panelu do přesného otvoru)
  • XT60BE-M … vidlice bez/se záslepkou (montuje se zvenčí panelu do otvoru, který nemusí být přesný)

Poprodejní podpora

Dříve jsme panelové konektory XT60 (vidlice) dodávali bez šroubků M2,5 se zapuštěnou hlavou pro křížový šroubovák. Nyní konektory kompletujeme (od 3/2021), abyste šroubky nemuseli shánět jinde. Pokud jste si už dříve od nás konektor koupili a nemáte k němu šrouby (dosud jste konektor nestihli namontovat), stačí připsat do poznámky k další objednávce, že byste chtěli šrouby M2,5×8 a my vám je rádi zdarma pošleme.

Technické údaje XT60

  • Maximální napětí: 500 V DC
  • Jmenovitý proud: 35 A
  • Životnost: 100 cyklů
  • Přechodový odpor: max 0,5 mΩ
  • Maximální průměr kabelu (pro pájecí žlábky): AWG12
  • Teplotní rozsah: –20..+120 °C
  • Materiál kontaktů: mosaz, zlaceno
  • Materiál těla konektoru: PA
  • Certifikace: CE/UL, UL94 V0
  • Výrobce: Amass, Čína

Fotogalerie XT60

Konektory XT60 na panel

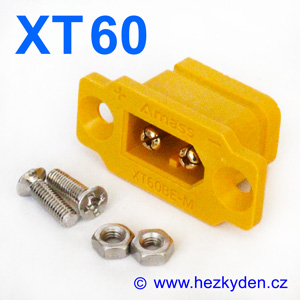

Konektory XT60 na panel – vidlice
Konektory XT60 na panel - vidlice černá
Konektory XT60 na panel – vidlice černá

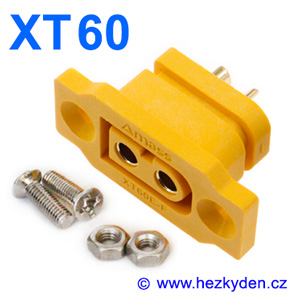

Konektory XT60 - panelová zásuvka
Konektory XT60 – panelová zásuvka

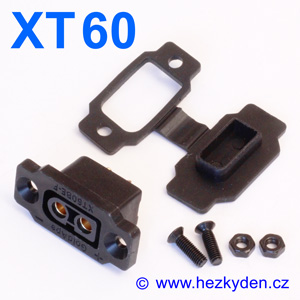

Konektory XT60 - panelová zásuvka se záslepkou
Konektory XT60 – panelová zásuvka se záslepkou

Rozměry XT60

Konektor XT60 panelová zásuvka se záslepkou - rozměry
Konektor XT60 panelová zásuvka se záslepkou – rozměry
Konektor XT60 panelová zásuvka - rozměry
Konektor XT60 panelová zásuvka – rozměry
Konektor XT60 panelový - rozměry
Konektor XT60 panelová vidlice – rozměry
Konektor XT60 panelová vidlice - rozměry
Konektor XT60 panelová vidlice – rozměry

Další informace

Konektor

vidlice, vidlice bez záslepky, vidlice se záslepkou, zásuvka, zásuvka bez záslepky, zásuvka se záslepkou

Barva

černá, oranžová, oranžová/černá
