Konektory SM s kabelem

10

Zrušit výběr
Katalogové číslo: - Kategorie:
ID: 16628     Poslední změna:  29.3.2022

Oblíbené černé (LEDkové) konektory SM s roztečí 2.54 mm včetně kablíků určitě najdou uplatnění také ve vaší praxi.

Sortiment postupně doplňujeme

Ušetřete čas sestavováním konektorů a kupte si rovnou hotové konektory s nakrimpovanými barevnými kablíky.

Konektory SM s kabelem 3 pin

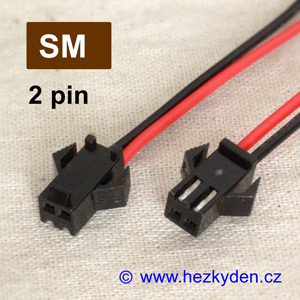

Konektory SM s kabelem 3 pin – rozlišení vidlice a zásuvka

Charakteristika

Plastové konektory se zámkem a západkou (ochrana proti přepólování a samovolnému rozpojení) typu SM s roztečí 2,54 mm.
Krimpované kabely typu 22 AWG.

Piny

Vždy se začíná od pinu č. 1 = černý. Poslední krajní pin na druhé straně je vždy červený. Minimální konfigurace konektoru je dvoupinová.

Pokud potřebujete barvy uspořádat jinak, stačí ostrou pinzetou nebo jehlou vycvaknout pin a přehodit ho na pozici jiného pinu.

Řazení barev
Pin 2P 3P 4P
1 černá černá černá
2 červená žlutá žlutá
3 červená modrá
4 červená
Dodávané délky
Počet pinů Vidlice Zásuvka
2 15 cm 15 cm
3 15 cm 15 cm
4 15 cm 15 cm

Osobní poznámky

Hodí se k výrobě prodlužovací propojky ke snímacím cívkám kontrolek pro měření proudu.

Praktické info

Správné provedení krimpování ukazuje následující obrázek detailu pinu. Pokud zapájíte do pinu vodič v nesprávném místě (v oblasti izolace), vodič se po chvíli používání ulomí. Stejně tak k tomu může dojít v tom případě, že ocínujete vodič a pájka navzlíná dále do kablíku pod izolaci. Tím přestane být kablík za pinem ohebný a pružný, a po několikerém zasunutí/vysunutí odpadne.

Konektor - krimpovaný vodič
Pin konektoru – krimpovaný vodič – detail

Fotogalerie

Ukázky konektorů SM2.54mm

Kombinace 2 pin (2P) + 3 pin (3P) + 4 pin (4P) zacvaknuté do sebe.

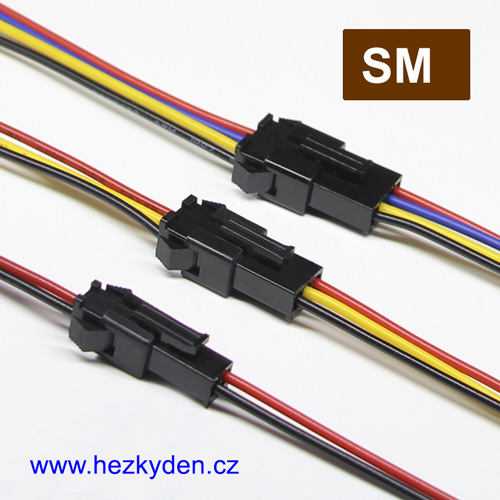

Konektory SM s kabelem - pár
Konektory SM s kabelem – pár

Konektory SM - rozměry
Konektory SM – rozměry

Další informace

Konektor

vidlice, zásuvka

Pin

 2 pin,  3 pin,  4 pin,  5 pin,  6 pin,  7 pin,  8 pin,  9 pin
