Nabíjecí modul JYE-118 pro baterie Li-Ion

Nabíjecí modul JYE 118 pro baterie Li-Ion (3,7 V), vhodné pro produkty Jyetech.

Tento nabíjecí modul je doporučovaným doplňkem pro produkty Jyetech. Je postaven na bázi nabíjecího obvodu LTC4054 od Linear Technology/Analog Devices. Modul je pevně nastaven na dobíjecí proud 100 mA, ale může být zvětšen externím odporem.

Technické údaje

• Napájecí napětí 4,5–6,5 V
• Nabíjecí proud max. 800 mA (nastavitelný externím odporem)
• Maximální výstupní proud 800 mA (externí) nebo 1000 mA (z baterie)
• Automatický přepínač napájení/nabíjení
• Indikační LED
• Rastr vývodů: 2,54 mm
• Rozměry: 13 × 10 mm

Poznámka: Pokud překročíte limitní napájecí napětí 6,5 V, modul vám už nikdy nic nedobije 🙂

Nabíjecí proud

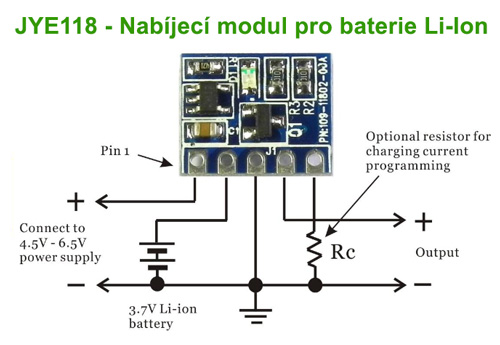

Nabíjecí proud lze nastavit odporem mezi pinem PROG a GND. Odpor se vypočítá podle následujících vzorce:
R_PROG = 1000/I_CHR

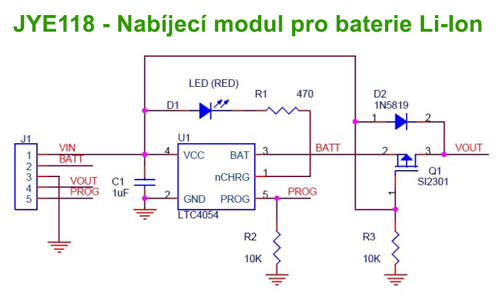

Vezměte prosím na vědomí, že vestavěný odpor 10k (R2) je již na desce mezi piny PROG a GND, což odpovídá nabíjecímu proudu 100 mA. Pokud je potřeba nabíjecí proud zvětšit, stačí připojit externí rezistor (Rc). Vypočítá se:
R_PROG = Rc // R2
Maximální nabíjecí proud je 800 mA.
