Nabíjecí pouzdro na baterie 18650

60 65

Zrušit výběr
Katalogové číslo: - Kategorie: Štítek:
ID: 10460     Poslední změna:  11.3.2022

Černé plastové pouzdro (bateriový držák) pro lithiové baterie/akumulátory/články 18650 bez jakékoliv elektroniky určené pro častou výměnu článků.

Dodává se ve dvou velikostech: kompaktní malé nebo velké s červenou LED.
Oba typy mají kontakty baterie vyvedeny na souosý napájecí konektor ∅3,5×1,35 mm.

Velikost Rozměry Poznámka Cena
Malé 28 × 25 × 94.5 mm 60 Kč
Velké 42 × 40 × 105.5 mm s indikační LED 65 Kč
Porovnání obou typů pouzder 18650
Porovnání obou typů pouzder 18650

Na obou pouzdrech zespoda uvedeno

  • DC 4,2 V
  • 500 mA
  • Charger Base = Nabíjecí základna

Pouzdro je samonosné a je složené ze dvou dílů. S jistou opatrností lze rozebrat. Pouzdro je izolované ze všech stran, můžete ho tak položit i na vodivou podložku. Šlo by nalepit na rovný povrch oboustrannou samolepkou, případně přišroubovat za spodní základnu. Vývod je na souosý napájecí konektor.

Rozebrání

  • Malé nabíjecí pouzdro a dřívější verze velkého pouzdra: Díly neobsahují žádné zámky a drží u sebe za plastové čepy, které jsou umístěny v rozích. Stačí zakrojit ostrým nožem do spáry mezi díly a jemně zapáčit po celém obvodu pouzdra.
  • Novější verze velkého pouzdra: Dno je přichyceno kombinovaně třemi různými technikami. Nejdříve povolte středový šroub. Pak v části pouzdra u LED drží dno za dva plastové čepy, střídavým jemným vikláním od sebe dno a vrchní část o pár milimetrů oddalte. Na protější straně na vás číhají dva zámky na podélných stranách pouzdra v neširším místě, tak třeba použijte planžetu. Pokud to budete jen rvát silou, dejte pozor ať si neulomíte zámky.

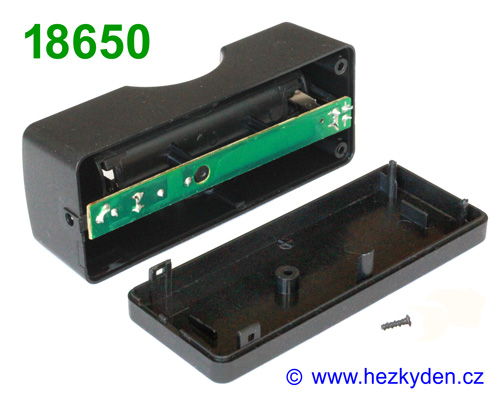

Nabíjecí pouzdro pro aku 18650
Nabíjecí pouzdro pro aku 18650 – rozebrané pouzdro s detailním pohledem na plastové zámky

Praktické poznámky

U velkého pouzdra je indikační LED spolu se srážecím odporem připojena přímo na kontakty baterie. Pro kutily se tak nabízí možnost vestavět si do pouzdra vlastní elektroniku a využít i tu indikační LED. Zvláště u většího pouzdra by se dovnitř vešla nabíjecí elektronika na bázi obvodu TP4056 – viz Li-Ion nabíječky níže.

Já jsem si do pouzdra vestavěl tento 3místný voltmetr a používám to jako přípravek pro rychlé testování baterií 18650 (viz Fotogalerii níže).

Fotogalerie

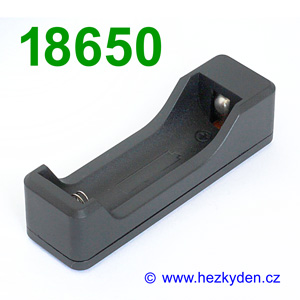

Kompaktní malé pouzdro

Nabíjecí pouzdra pro baterie 18650
Nabíjecí pouzdra pro baterie 18650
Nabíjecí pouzdro pro baterie 18650
Nabíjecí pouzdro pro baterie 18650

Velké pouzdro s červenou LED

Nabíjecí pouzdra pro akumulátory 18650
Nabíjecí pouzdra pro akumulátory 18650
Nabíjecí pouzdro pro akumulátory 18650
Nabíjecí pouzdro pro akumulátory 18650

Velké pouzdro s vestavěným voltmetrem

Toto je ukázka mé vlastní konstrukce jen pro inspiraci dalším elektronikům.

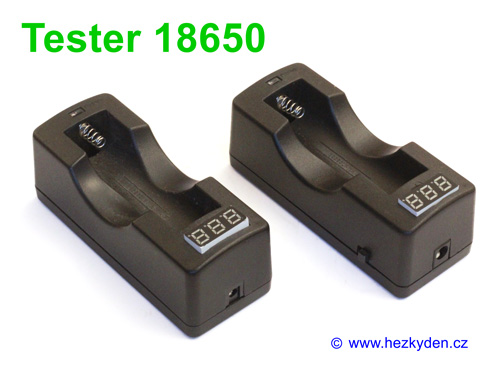

Tester baterií 18650
Tester baterií 18650
vlevo – tester (v1) s voltmetrem napájeným z měřené baterie
vpravo – tester (v2) s voltmetrem, ze strany pouzdra je přepínač pro napájení z měřené/vestavěné baterie)

Modul voltmetru je upevněn v pouzdru tavným lepidlem. Elektronika testeru (v2) postavena na univerzální bastldesce, uvnitř malá Li-Pol. Konektor ∅3,5×1,35 mm vyměněn za SMD typ ∅5,5×2,1 mm.
