NF zesilovač 2x50W Bluetooth

250

Není skladem

ID: 37734     Poslední změna:  6.1.2023
Již vyprodáno
Bohužel, pro velký zájem zcela vyprodáno - už vůbec nebude.

Miniaturní modul výkonového HiFi stereo nízkofrekvenčního/audio zesilovače 2x 50 W ve třídě D na bázi obvodu TPA3116, navíc s integrovaným Bluetooth.

Nízký modul pro vestavbu a nejrozmanitější použití. Audio zesilovač je plně osazen a sestaven. Postačí jen připojit napájecí napětí (a také samozřejmě reproduktory + zdroj signálu). Na modulu se nic nenastavuje.

Charakteristika

Výkonový zesilovač postaven na bázi integrovaného obvodu TPA3116 (Texas Instruments). Vstupní signál buď Jack 3,5 mm STEREO (AUX) nebo přes Bluetooth (BT5.0). K zesilovači je dodávám kablík s napájecím konektorem, knoflík k potenciometru a samolepicí chladič (viz fotogalerie níže). Krabička ani vrchní krycí deska nejsou součástí dodávky zesilovače.

    Výhody

  • Kompaktní provedení
  • Jednoduché připojení
  • Nízké napájecí napětí
  • Vysoká účinnost
  • Vynikající potlačení šumu
  • Ochrana proti zkratu na výstupu
  • Tepelná ochrana
  • Ochrana proti přepětí a podpětí
    Nevýhody

  • Větší zkreslení (než u kvalitních audio zesilovačů)
  • Záporné svorky výstupních kanálů nemohou být spojeny
    (ani vzájemně, ani se zemí)

Technické údaje

  • Napájecí napětí: 5–26 V (doporučeno max 24 V DC) **
  • Výstupní impedance a výkon: 4–8 Ω
  • Klidový proud: neměřeno
  • Rozměry desky modulu: 50 × 82 × 12 mm
  • Rozteče otvorů: ?? × ?? mm
  • Průměr otvorů pro uchycení: ?? mm

**) Na desce je sice napsáno 5–27 V, ale v datasheetu je uvedeno 26 V.

  • Verze BT: 5.0
  • Blutooth – vzdálenost přenosu: 15 m (bez překážek)
  • Identifikace: bt-wuzhi

Výstupní výkon

Výrobce uvádí tento výkon:

Napájecí napětí Impedance 4 Ω Impedance 8 Ω
12 V 2× 12 W 2× 20 W
15 V 2× 18 W 2× 30 W
19 V 2× 32 W 2× 45 W
24 V 2× 38 W 2× 55 W

Schéma zapojení

Vstupy mají společnou zem. Výstupy jsou oddělené = nemají společnou zem.

Napájecí konektor: středový vodič = plus

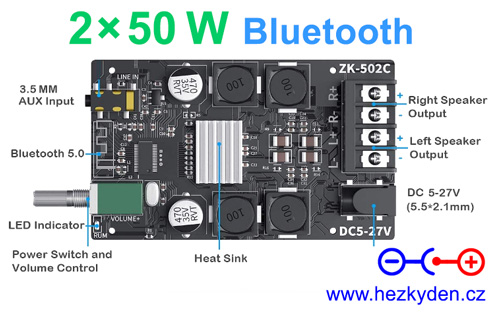

NF zesilovač 2x50W BT - schéma zapojení
NF zesilovač 2x50W Bluetooth – schéma zapojení

Na desce s černou nepájivou maskou jsou bílým potiskem označeny všechny důležité prvky.

Praktické poznámky

Prosíme, berte údaje o výstupním výkonu s rezervou, více v článku zde: Čínské watty.

Fotogalerie

ZK-502C
NF zesilovač 2x50W BT

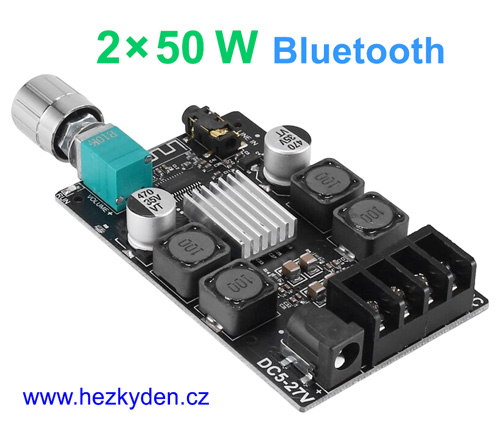

NF zesilovač 2x50W Bluetooth - modul
NF zesilovač 2x50W Bluetooth – modul

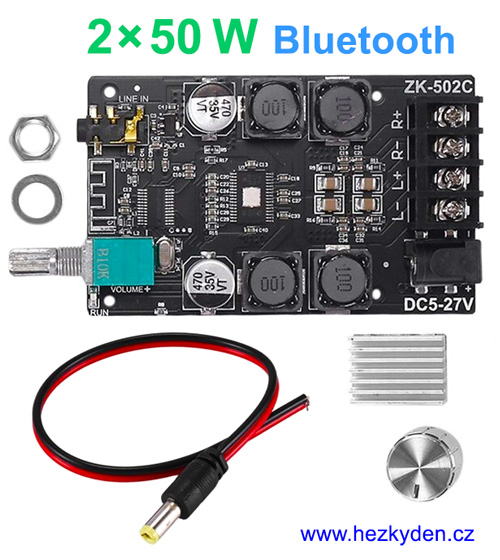

NF zesilovač 2x50W Bluetooth - sada
NF zesilovač 2x50W Bluetooth – sada

Dostupnost a cena

Zesilovače byly získány od jednoho našeho zákazníka, který si jich omylem objednal víc než potřeboval. Po vyprodání nebudou za tuto cenu už žádné další. Nyní již vyprodáno (prosinec 2022). Další bych mohl objednat z Číny, ale cena by byla pochopitelně vyšší.

Datasheety

Katalogový list řídicího integrovaného obvodu: TPA3116D2 (s funkcí potlačení rušení AM)

  • Brouk Bluetooth má označení: AS20BP01942-25A4

Zesilovač

  • Označení výrobce: ZK-502C
  • Výrobce: Wuzhi audio
