Odporová USB zátěž

45

Zrušit výběr
Katalogové číslo: - Kategorie: ,
ID: 16709     Poslední změna:  20.9.2023

Malá jednoduchá umělá odporová zátěž pro USB port. Použitelné jako USB tester.

Ve spojení s USB doctorem můžete například testovat reálnou kapacitu powerbank, prověřovat proud USB nabíječek, USB měničů, USB zdrojů… nebo můžete měřit samotné USB doctory.

Technické údaje

K dispozici ve dvou variantách: standardní montáž (THT) a smíšená se SMD součástkami (viz Fotogalerii níže).

Standardní verze (THT)

Modul odporové USB zátěže obsahuje:

  • 1× LED – indikace provozu
    LED u konektoru indikuje napájecí napětí na USB konektoru.
  • 1× přepínač – spíná druhý výkonové odpor
  • 2× výkonový odpor – na této zátěži se protékající proud mění v teplo (čtěte Bezpečnostní upozornění níže)

Pro jednoduchost jsou hodnoty protékajícího proudu a ztrátového výkonu zaokrouhleny. Jako USB se bere tvrdé napětí 5 V DC. Teorie výpočtu je však daleko vzdálená realitě (viz Praktické info – Až začnete měřit níže).

Výkonové rezistory
Pozice rezistoru Odpor Proud Ztrátový výkon
Horní 5R0 1 A 5 W
Dolní 5R0 1 A 5 W

Trvale je připojen jen jeden rezistor, přepínačem se druhý připojí paralelně, ztrátový výkon je pak 2 × 5 W = 10 W.

U přepínače je bílým potiskem na desce uveden celkých zátěžový proud.

Verze SMD

Modul odporové USB zátěže obsahuje:

  • 3× LED – indikace provozu
    LED u konektoru indikuje napájecí napětí na USB konektoru. Další dvě LED indukují sepnutí příslušné zátěže.
  • 2× přepínač – spínají jednotlivé výkonové odpory
  • 2× výkonový odpor – na této zátěži se protékající proud mění v teplo (čtěte Bezpečnostní upozornění níže)

Pro jednoduchost jsou hodnoty protékajícího proudu a ztrátového výkonu zaokrouhleny. Jako USB se bere tvrdé napětí 5 V DC. Teorie výpočtu je však daleko vzdálená realitě (viz Praktické info – Až začnete měřit níže).

Výkonové rezistory
Pozice rezistoru Odpor Proud Ztrátový výkon
Horní 4R7 1 A 5 W
Dolní 2R2 2 A 10 W
Tabulka přibližného proudu a teoretického výkonu
Spínač 1 Spínač 2 Proud Výkon
OFF OFF jednotky mA prd
ON OFF 1 A 5 W
OFF ON 2 A 10 W
ON ON 3 A 15 W

Bezpečnostní upozornění

Při (ani bezprostředně po) provozu se nedotýkejte prstem povrchu velkých zelených odporů, můžete se nečekaně popálit, protože průchodem velkého proudu se rozpálí. Nenechávejte tento přípravek při provozu ležet na hořlavé podložce ani v hořlavém prostředí (typicky: dřevěný stůl, papíry, sedačka, plasty …).

Stejně tak používejte reálný technický úsudek, pokud budete tuto zátěž někam připojovat. Mohli byste si třeba nějaké zařízení odpálit, když by odebíraný proud překročil možnosti zdroje. Berte i v úvahu průřez vodičů přívodního USB kabelu, kvalitu USB konektorů atd.

Praktické info

Tento jednoduchý USB přípravek není žádný technický zázrak. Pro rychlé pohotové otestování mi připadá praktický. Pro testování USB portu používám tento USB LED tester, ale protože je malý, pořád ho někde hledám – a to už mám ve své minidílně nejmíň tři kusy 🙂 Tento je konečně větší a už má své místo vedle USB doktorů.

Ty přepínače mi připadají dost fórové, ale chápu, že to vyrobili levně a rychle. Protože všechna zařízení, která jsem s tím chtěl otestovat, dočasně zkolabovala, a tak jsem byl nucen odpory vyměnit za jiné větší hodnoty, abych měl alespoň něco s čím můžu měřit. Přeci jen je to hotová konstrukce a člověk tím ušetří spoustu času než stavět novou vlastní zátěž.

SMD varianta aneb inovace čínských inženýrů

Soudruzi v Číně chtěli ušetřit na výrobě v přepočtu asi 2 Kč, tak udělali konstrukci se smíšenou montáží – co šlo tak nahradili SMD součástkami. Až potud dobré. Jak už jsou zvyklí šetřit na čemkoliv bez ohledu na funkčnost (typické pro Čínu), tak aplikovali červené SMD LED, které skoro nesvítí (možná přitahují světlo dovnitř čipu – asi nový čínský vynález). Neměl jsem čas zkoumat, zda je to kvalitou LED nebo špatně navrženým obvodem (nevhodná hodnota sériového odporu k LED). Ale výsledkem je, že svit LED sotva postřehnete, je dobře vidět jen za hluboké bezměsíčné noci a zatažených černých záclonách. Na druhou stranu musím konstatovat, že kontrolní LED mají jen doplňkovou funkci, hlavním principem přípravku je připínání odporové zátěže.

Až začnete měřit

Abyste nebyli překvapeni až začnete experimentovat s touto zátěží: při takto malé impedanci obvodu vstupuje do hry také odpor přívodních vodičů (USB kabelů) a kromě tvrdosti USB zdroje budete muset hodnotit takové věci jako přechodový odpor USB konektorů. Tak stačí připojit před tuto zátěž libovolného USB doctora a polezou vám oči z důlků, co že se to s napětím na USB sběrnici děje.

Skladová dostupnost

Snažíme se skladem trvale držet cca desítku kusů.

Fotogalerie standardní verze (THT)

Odporová USB zátěž - standardní (THT)
Odporová USB zátěž – standardní (THT)

Fotogalerie SMD verze

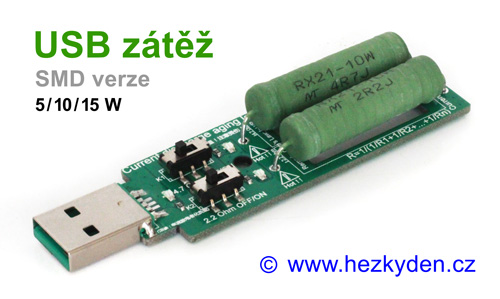

Odporová USB zátěž - SMD provedení
Odporová USB zátěž – SMD provedení

Technické údaje a fotogalerie předcházející verze

Tuto verzi jsme přestali dodávat, protože ji výrobce neúnosně zdražil.

Modul odporové USB zátěže obsahuje:

  • 3× LED – indikace provozu
    LED u konektoru indikuje napájecí napětí na USB konektoru. Další dvě LED indukují sepnutí příslušné zátěže.
  • 2× přepínač – spínají jednotlivé výkonové odpory
  • 2× výkonový odpor – na této zátěži se protékající proud mění v teplo (čtěte Bezpečnostní upozornění níže)

Pro jednoduchost jsou hodnoty protékajícího proudu a ztrátového výkonu zaokrouhleny. Jako USB se bere tvrdé napětí 5 V DC. Teorie výpočtu je však daleko vzdálená realitě (viz Praktické info – Až začnete měřit níže).

Výkonové rezistory
Pozice rezistoru Odpor Proud Ztrátový výkon
Horní 4R7 1 A 5 W
Dolní 2R2 2 A 10 W
Tabulka přibližného proudu a teoretického výkonu
Spínač 1 Spínač 2 Proud Výkon
OFF OFF jednotky mA prd
ON OFF 1 A 5 W
OFF ON 2 A 10 W
ON ON 3 A 15 W
Odporová USB zátěž - DPS
Odporová USB zátěž – DPS (deska se součástkami a potiskem)
Odporová USB zátěž - PCB
Odporová USB zátěž – PCB (osazená deska plošných spojů)

Na USB modulu jsou uvedeny (bílým potiskem) všechny důležité informace pro provoz (viz níže Technické výkresy).

Odporová USB zátěž 15 W
Odporová USB zátěž 15 W
Odporová USB zátěž přepínatelná
Odporová USB zátěž přepínatelná

Další informace

Varianta

THT, SMD
