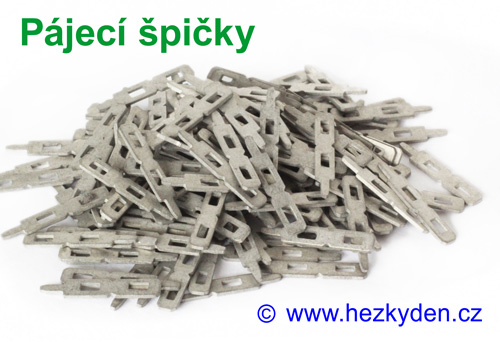

Pájecí špička – měřicí pin – testovací bod na desce plošných spojů.
Na kraji desky se pochopitelně můžete za prokovený otvor měřicím háčkem snadno přichytit, kdežto uprostřed desky je to problém. A proto jsou užitečné tyto měřicí špičky.
Tyto pájecí špičky mají oproti jiným jisté výhody:
Především mají dva otvory, takže se můžete chytnout dokonce dvěma měřicími háčky. Háček (klips) drží za otvor velmi dobře, kdežto z hladké rovné špičky může při neopatrnosti sklouznout. Do otvoru ve špičce lze také připájet vodič.
Rozměry
- Celková délka: 15 mm
- Šířka: 2,6 mm
- Tloušťka: 0,6 mm
- Otvory ve špičce: 1,0 × 2,5 mm
- Materiál: měď, cínováno (ještě ověřím)
- Pin do spoje:
průřez 1,25 × 0,6 mm
délka: 3 mm
Původ a skladová zásoba
Ze zrušené výroby. Po vyprodání patrně už nebudou žádné další. Skladem asi 1000 ks (září 2023).
