Panelový analogový voltmetr AC mini

30

Zrušit výběr
Katalogové číslo: - Kategorie:
ID: 29652     Poslední změna:  21.10.2023

Levný ručkový voltmetr pro orientační měření střídavého napětí. Tyto typy řady 91L16 slouží jako náhrada za měřidla MP40.

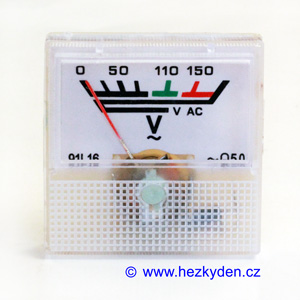

K dispozici jsou varianty voltmetrů s různě provedenými stupnicemi, které přesně odpovídá fotografiím.

Rozsahy měřidel: 150 V, 300 V.

  • Velikost: 40 × 40 mm
  • Třída přesnosti 5.0
  • Typová řada: 91L16
  • Rozměry: 40 × 40 × 25 mm
  • Velikost otvoru do panelu (průzor): 35 × 20 mm
  • Velikost vnějšího otvoru rámečku: 45 × 25 mm

Protože jsme nedostali k měřidlům žádnou doprovodnou technickou dokumentaci, vnitřní odpor voltmetrů jsme si pro každé ručkové měřidlo změřili sami, proto berte prosíme tyto naměřené hodnoty jako orientační.

Rozsah Vnitřní odpor
150 V 4.75 MΩ
300 V 6.00 MΩ

Praktické info

Kvůli opakovaným dotazům uvádím jak jednoduše upravit rozsah voltmetru odporovým trimrem. Samotnou kalibraci pak dostavíte nejlépe podle digitálního voltmetru nebo multimetru.

Předřadník

Mnemotechnická pomůcka – pokud voltmetr ukazuje vyšší napětí než má (dejme tomu o čtvrtinu), měl by mít předřadník odpor asi čtvrtinu vnitřního odporu voltmetru. Odpor (předřadník) zapojíte do série s měřidlem. Pokud nemáte po ruce trimr příslušné hodnoty, můžete část odporu nahradit pevným odporem. Když máte trimr menší hodnoty, dáte ho do série s trimrem. Máte-li trimr výrazně vyšší hodnoty, dáte k němu paralelně odpor (bočník) a oba dohromady zapojíte do série s měřidlem.

schéma zapojení pro ručková měřidla připravujeme

Analogový voltmetr - konstrukce
Analogový voltmetr – konstrukce

Jak je z obrázku patrné, snad každý ručkový voltmetr má uvnitř odpor (červená šipka), který určuje jeho rozsah. Zkušenější zájemci, kteří si chtějí upravit rozsah voltmetru na jiný rozsah, si takto mohou voltmetr rozebrat a vyměnit odpor za jinou hodnotu, resp. lze takto také “doladit” přesnost.

Fotogalerie – ručková měřidla

Analogová měřidla 40x40 mm řady 91C16 a 91L16
Analogová měřidla 40×40 mm řady 91C16 a 91L16
Rámeček pro analogové panelové měřidlo 40×40mm 91C16 91L16
Rámeček pro analogové panelové měřidlo 40×40mm 91C16 91L16

Další informace

Napětí

150 V, 300 V
