Panelový digitální LED voltmetr bargraf USB

195

Zrušit výběr
ID: 14846     Poslední změna:  4.3.2023

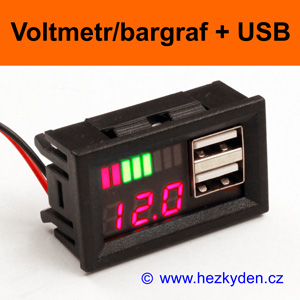

Digitální LED voltmetr s bargrafem a dvěma USB konektory v panelovém rámečku. Určeno pro měření stavu Li-Ion packů a olověných akumulátorů 12 V.


Pro měření kladného stejnosměrného napětí. Voltmetr s automatickou volbou rozsahu. Červený nebo modrý LED displej 3 místa. Zeleno-červený bargraf 8 segmentů. DC/DC měnič s výstupem na USB konektory. Napájení měřidla z měřeného napětí.

Přehled dodávaných variant

Rozsah napětí, pro které je měřidlo primárně určeno.

Baterie Typ Napětí
1S Li-Ion/Pol 3.3–4.2 V
2S Li-Ion/Pol 6.6–8.4 V
3S Li-Ion/Pol 9.9–12.6 V
12V Olověné aku *) 12 V  (8–16 V)

*) Typ pro olověný akumulátor – předpokládané použití ve vozidlech s palubní sítí 12 V.

Upozornění

Každá varianta má odlišnou konstrukci. Připojením na vyšší hladinu napětí než pro který je určena, měřidlo zničíte.
Varianta pro baterii 1S má zvyšující měnič, zatímco ostatní varianty 2S, 3S, 12V mají snižující měnič.

Technické údaje

  • Spotřeba proudu: 5–25 mA (bez připojených USB zařízení)
  • Přesnost voltmetru: ±2 %

Prahové napětí bargrafu

Seg-ment Barva Stav nabití 1S 2S 3S 12V
1 červená 10 % bliká
2 červená 25 % 3.24 V 6.3 V 9.50 V 10.2 V
3 zelená 40 % 3.38 V 6.58 V 9.95 10.7 V
4 zelená 50 % 3.51 V 6.85 V 10.3 V 11.2 V
5 zelená 60 % 3.67 V 7.14 V 10.8 V 11.7 V
6 zelená 75 % 3.81 V 7.41 V 11.2 V 12.2 V
7 zelená 90 % 3.96 V 7.70 V 11.7 V 12.5 V
8 zelená 100 % 4.12 V 7.98 V 12.1 V 13.0 V

Prahová napětí jsem osobně odměřil, protože jsme od výrobce nedostali žádnou dokumentaci.

Voltmetr – varianta 12V

Typ pro olověnou aku 12V – předpokládané použití ve vozidlech.

  • Napájecí/měřené napětí: 8–16 V DC
  • Zobrazení: 5.00 – 9.99 – 10.0 – 16.0 V

Při poklesu napětí pod 8 V nemusí DC/DC měnič pro USB fungovat správně. Připojíte-li měřák na napětí vyšší než 30 V, spolehlivě ho odprásknete.

USB

  • Napětí: 5,1–5,2 V
  • Maximální proud: 2,1 A
  • Účinnost DC/DC měniče: 90–96 %
  • Rozpoznávání připojených zařízení: Apple + Android

Rozměry panelového měřidla

  • Výška číslic: 0,28″ LED (7 mm)
  • Otvor v panelu: 25,8 × 45,8 mm
  • Rámeček voltmetru: 28,8 × 47,7 mm
  • Přesah rámečku nad panel: 3 mm
  • Vestavná hloubka: 19,4 mm

Zapojení

Měřidlo se zapojuje přímo na napájecí rozvod, je napájené z měřeného napětí.

Kablíky nejsou připojeny přes konektory, ale vodiče jsou vyvedeny přímo z desky měřidla.

Panelový digitální LED voltmetr bargraf USB - schéma připojení
Panelový digitální LED voltmetr bargraf USB – schéma připojení

Praktické poznámky

Při poklesu napětí pod jmenovité napětí nemusí DC/DC měnič pro USB fungovat správně. Připojíte-li měřák na vyšší napětí než pro který je určen, spolehlivě ho odprásknete.

Další informace

Baterie

1S, 2S, 3S, 12V

Barva

červená, modrá
