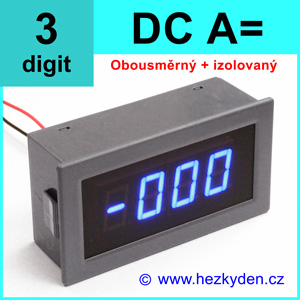

Panelový digitální obousměrný izolovaný ampérmetr LED – 3 místa – JUMBO

495 595

Zrušit výběr
Katalogové číslo: - Kategorie: ,
ID: 12799     Poslední změna:  23.3.2024

Velký třímístný digitální izolovaný obousměrný ampérmetr do panelu v rámečku JUMBO pro měření stejnosměrného proudu do 10/20/50/100/300 A.

Vhodné pro stejnosměrné UPS powerbanky, vidíte jak nabíjení tak vybíjení.

Ampérmetr zobrazuje kladné i záporné hodnoty proudu. Kladné zobrazuje bez znaménka, záporné hodnoty se znaménkem mínus. Má napájení od měřicího obvodu uvnitř galvanicky oddělené malým izolovaným měničem DC/DC, proto je možné měřit proud libovolně v kladné nebo v záporné větvi.

Ceny uvedeny bez bočníku

Bočník není součástí dodávky ampérmetru. Podle varianty měřidla si bočník můžete dokoupit (viz odkaz dole na stránce).
Vysvětlení: někteří zákazníci už bočník mají, jen chtěli vyměnit ampérmetr za lepší obousměrný a vzhledem k ceně měřidla jsme proto bočník koncipovali jako volitelnou položku.


Zobrazení červenými nebo modrými (na objednávku) sedmisegmentovkami LED s výškou číslic 14 mm. Bočník u variant do 10 A včetně je již obsažen na deskách ampérmetru. Díky šedému plastovému rámečku předurčeno pro vestavbu do panelu.

Technické údaje

  • Napájecí napětí: 8–18 V DC
  • Spotřeba proudu: typ. 80 mA
  • Pracovní teplota: –10..+50 °C

Varianty

Jmenovitý proud – tento typ ampérmetru se vyrábí i pro jiné proudy – viz níže v tabulce. Protože zájem o tyto rozsahy je malý, dodáváme je jen na předchozí objednávku.
Barva LED displeje – standardně máme v nabídce ampérmetry s červeným displejem, na objednávku dodáváme i s modrým displejem (+100 Kč).
Napájecí napětí – standardně se dodává ve variantě 8–18 V DC. Na předchozí objednání jsme schopni zajistit také variantu s napájecím napětím 5 V nebo 24 V DC (obě +50 Kč).
Doba dodání po objednání je cca měsíc. Cenu sdělíme předem.

Tyto obousměrné ampérmetry jsou nastaveny na pevný rozsah (nemají automatickou volbu rozsahu) – viz sloupec Zobrazení.

Rozsah Bočník Odpor/Úbytek Zobrazení Rozlišení
200 µA interní 1 kΩ ±199.9 µA 0.1 µA
2 mA interní 100 Ω ±1.999 mA 0.001 mA
20 mA interní 10 Ω ±19.99 mA 0.01 mA
200 mA interní 1 Ω ±199.9 mA 0.1 mA
2 A interní 0.1 Ω ±1.999 A 0.001 A
5 A interní 0.05 Ω ±5.0 A 0.01 A
10 A interní 0.01 Ω ±9.99 A 0.01 A
20 A externí 75 mV ±19.99 A 0.01 A
50 A externí 75 mV ±50.0 A 0.1 A
100 A externí 75 mV ±99.9 A 0.1 A
200 A externí 75 mV ±199.9 A 0.1 A
300 A externí 75 mV ±300 A 0.1 A
500 A externí 75 mV ±500 A 1 A
1000 A externí 75 mV ±999 A 1 A

Rozměry panelového ampérmetru

  • Výška číslic: 14 mm
  • Otvor v panelu: 72 × 39,5 mm
  • Rámeček voltmetru: 79 × 42 mm
  • Přesah rámečku nad panel: 2 mm
  • Vestavná hloubka: 25 mm

Připojení

Připojení je celkem čtyřmi vodiči, tj. dvěma páry.

  • Měřidla s interním bočníkem (do 10 A včetně) – napájení (PW+/PW–) se připojuje přes bílý konektor JST XH2.54mm 2pin (jen červený a černý vodič). Vstup pro průchod proudu = svorkovnice (tedy modrý a žlutý vodič z měřáku nikde nečouhá).
  • Měřidla s externím bočníkem (od 20 A včetně) – mají bílý konektor JST XH2.54mm 4pin, který je společný pro napájení (PW+/PW–) a snímací proudový vstup (IN+/IN–).
Označení Barva vodiče Funkce
PW+ černá napájení: +8..18 VDC
PW– černá napájení: zem (GND)
IN– modrá měřicí vstup proudu DC
IN+ žlutá měřicí vstup proudu DC

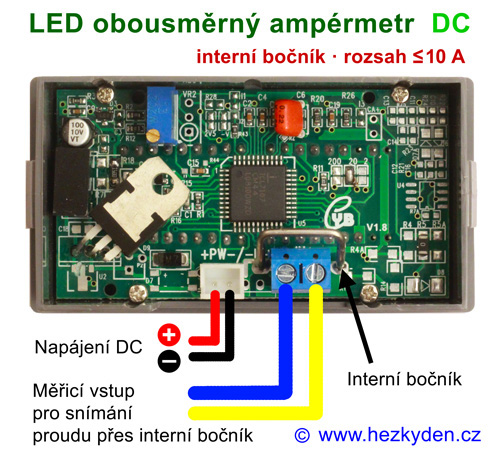

Měřidla s interním bočníkem

Připojení ampérmetru - varianta s interním bočníkem
Připojení ampérmetru – varianta s interním bočníkem

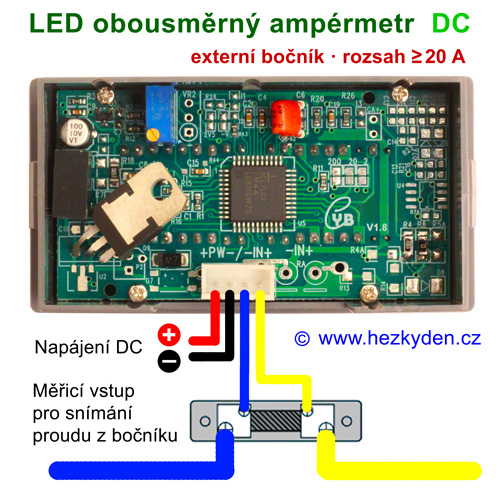

Měřidla s externím bočníkem

Připojení ampérmetru - varianta s externím bočníkem
Připojení ampérmetru – varianta s externím bočníkem

Kalibrace

Připravte si přesnější ampérmetr, podle kterého chcete tento panelový ampérmetr zkalibrovat. Po ustálení měřidla (tj. minimálně po půl hodině provozu) zapojte oba měřáky za sebou sériově do obvodu při proudu menší hodnoty než je jmenovitý rozsah ampérmetru. Může to být někde mezi 50 a 95 % rozsahu. Při zapojeném obvodu pak dostavíte přesnou hodnotu modrým víceotáčkovým trimrem podle referenčního ampérmetru.

Bezpečnostní upozornění

Pozor – bočník se při provozu zahřívá – nedotýkat se prstem (ani jinou částí těla) – hrozí popálení i chvíli po vypnutí obvodu.

Konstrukce

Obousměrný ampérmetr je na bázi obvodu ICL-7107 (SMD). Napájení voltmetru je přes izolovaný DC/DC měnič, proto není napájení galvanicky propojeno s měřicím obvodem a je tak možné měřit proud libovolně v kladné nebo v záporné větvi.

Osobní poznámka

Jak si pozorný elektronik může všimnout nabastleného stabilizátoru – patrně ekonomické vedení firmy si vydupalo z úsporných důvodů na plošném spoji místo pro typ v pouzdru SMD, možná argumentujíc datasheetem, že stabilizátor může dodat až 150 mA, nevnímajíc že při spotřebě necelých 100 mA bez patřičného odvodu tepla navíc při větším rozdílu napětí jim to asi pokaždé shořelo, tak si technici museli nakonec poradit s krkolomným ohnutím nohou stabilizátoru v pouzdru TO220 🙂 a protože asi vyrobili docela velkou sérii plošných spojů, kterou je škoda vyhodit, tak jim značně stoupnul podíl ruční práce, manažeři možná příště dají na techniky, aby si pak nervali vlasy, jak se jim výroba prodražuje…

Fotogalerie

Zadní kryt lze snadno odklopit rukou bez nástrojů, i když má čtyři tvarové zámky, protože měřidlo má tenké a pružné stěny.

Obousměrný izolovaný ampérmetr LED - 3 místa - rámeček JUMBO - varianta ±10 A - konstrukce
Obousměrný izolovaný ampérmetr LED – 3 místa – rámeček JUMBO – varianta ±10 A (interní bočník) – konstrukce
Obousměrný izolovaný ampérmetr LED - 3 místa - rámeček JUMBO - varianta ±20 A - konstrukce
Obousměrný izolovaný ampérmetr LED – 3 místa – rámeček JUMBO – varianta ±20 A (externí bočník) – konstrukce
Obousměrný izolovaný ampérmetr LED - 3 místa - rámeček JUMBO - konstrukce
Obousměrný izolovaný ampérmetr LED – 3 místa – rámeček JUMBO – konstrukce
Panelový rámeček JUMBO 2 - otvor
Panelový rámeček JUMBO 2 – otvor
