PIR senzor LHi-878

18

Detektor pohybu PIR

Není skladem

ID: 1193     Poslední změna:  29.1.2019
Další kusy již na cestě

Zase brzy bude skladem (pro velký zájem dočasně vyprodáno) - prosíme vydržte.


Senzor doprodán

Jako náhradu lze použít: PIR senzor SDA02-51L



LHi878 je pyroelektrický infračervený senzor (detektor) pohybu určený pro aplikace s nízkou cenou, např. pro automatické spínače osvětlení. Jedná se o dvojitý element v kovovém pouzdru TO-5 se standardním infračerveným filtrem.

Vzhledem k ceně je senzor ideální pro pokusy 🙂

Aby tento senzor pohybu správně fungoval, musíte snímat okolí přes Fresnelovu čočku.

Detektor pohybu LHi878

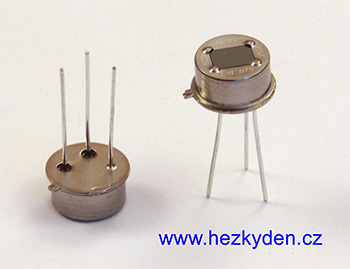

(1) Detektor pohybu LHi-878 pouzdro

Detektor pohybu LHi878 senzor

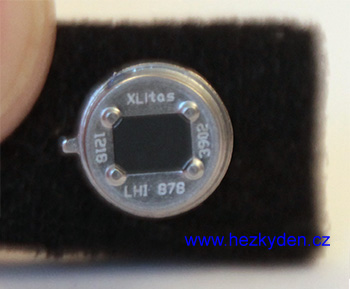

(2) Detektor pohybu LHi-878 detail senzoru

Technické údaje

Přesné označení součástky: LHi 878

  • Pracovní napětí: 2 až 12 V
  • Úhel zorného pole senzoru
    horizontálně: 95°
    vertikálně: 87°
  • Pouzdro: TO-5
  • Počet vývodů: 3

Zapojení

Je naprosto nezbytné před senzor umístit Fresnelovu čočku, jinak senzor nebude správně fungovat.

Zapojení v obvodu vyplývá z datasheetu, případně hledejte na odkazech dole.

Jak je také ze schéma patrné, součástka je citlivá na statický náboj. Ale zase ne tolik.

Detektor pohybu LHi878 schéma
(3) Detektor pohybu LHi-878 schéma vnitřního zapojení + označení vývodů

Doporučené schéma zapojení elektronického obvodu pro zpracování signálu z PIR senzoru je uvedeno v datasheetu PIR senzoru D204B.

Datasheet

Upozornění

Senzory jsou nepoužité a funkční (jedná se o výprodej z nerealizované výroby),
avšak vzhledem k ceně jsou prodávány bez záruky – výprodej.
Zboží bylo skladováno déle než dva roky, tudíž pro výrobu nevyhovuje certifikaci ISO.

Cena a dostupnost PIR

  • Běžná cena senzoru se pohybuje kolem 3,5 EUR.
    Oproti původní ceně je naše cena cca pětinová.
  • rok 2017: Senzory vyprodány

Nově máme v sortimentu Fresnelovy čočky za 10 Kč.

Odkazy

    EN

  • www.excelitas.com – Excelitas Technologies (výrobce)
  • Zapojení hledejte v Google pod klíčovým souslovím: lhi878 circuit
  • Texas Instruments – Referenční design: HTML PDF
    Detektor pohybu s velmi nízkou spotřebou pro mincovou baterii CR2032 se životností 10 let a doplněný o rozhraní Bluetooth. Názorné vysvětlení funkce PIR senzoru je v PDF na straně 12 (kap. 4.1). Zapojení analogové části je v PDF na straně 13 (kap. 4.2).
