Plastový držák DPS na DIN lištu

Robustní modulární plastový držák DPS na standardní DIN lištu. Systém řady Support One M72 je určen pro desky plošných spojů šířky 72 mm.

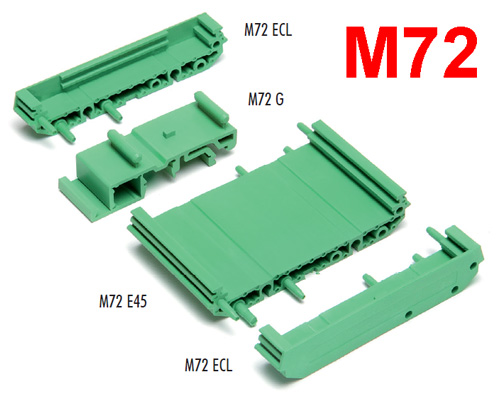

Standardní komplet tvoří celkem čtyři díly: základna, 2× bočnice, 2× úchyt na DIN lištu.

• M72G – úchyt na DIN lištu
• M72E45 – středová základna
• M72ECL – bočnice

Protože se jedná o modulární systém = stavebnici, je možné vynechat středovou základnu (a jeden úchyt), nebo naopak rozšířit (prodloužit) o další základnu (možná s dalším úchytem navíc).

Rozměry

Bez středové základny:
(2× bočnice, 1× úchyt na DIN lištu)

• Šířka modulu: 23 mm (1M)
• Velikost plošného spoje: 20 × 72 mm

Standard, tak jak je na úvodním obrázku:
(1× základna, 2× bočnice, 2× úchyt na DIN lištu)

• Šířka modulu: 68 mm (3M)
• Velikost plošného spoje: 65 × 72 mm

Se dvěma středovými základnami:
(2× základna, 2× bočnice, 2× úchyt na DIN lištu)

• Šířka modulu: 113 mm (5M)
• Velikost plošného spoje: 110 × 72 mm

Uvedené rozměry desek plošných spojů mají rezervu do 0,5 mm.

Původ, skladová dostupnost a cena

Z ukončené výroby průmyslového zařízení. Po vyprodání nebudou za tuto cenu už žádné další.
K dispozici už jen 15 ks kompletů a asi 20 ks středových základen (březen 2025). Rychle to mizí.
Původní cena 121 Kč včetně DPH.

Odkazy

Dokumentace

• Support One M72 – produktová řada
• M72G – úchyt základny na DIN lištu
• M72E45 – základna
• M72ECL – bočnice

• Katalog produktových řad Support (Italtronic)
• M72G – úchyt na DIN lištu – výkres (PDF)
• M72E45 – základna – výkres (PDF)
• M72ECL – bočnice – výkres (PDF)

Firmy

• Enika – český distributor
• Italtronic – výrobce
