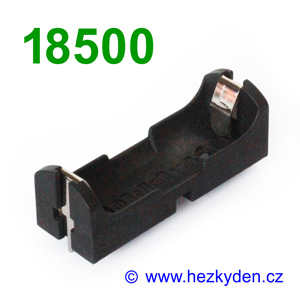

Černé plastové pouzdro (bateriový držák) na lithiové baterie/akumulátory/články 18500 s vývody do desky plošných spojů.
Držák pro baterie 18650 je určen pro 1 nebo 2 články – řazeno vedle sebe. Vývody uzpůsobeny montáži do desky plošných spojů. Na dně každého pole (13 mm od každého kraje pouzdra) se nacházejí dva otvory o průměru 3 mm pro upevňovací šroubky.
Technická data
- Materiál těla: Samozhášivý termoplastický polyester černé barvy
- Teplotní rozsah: –40 .. +180 °C
- Materiál kontaktů: 302 Stainless Steel Spring Temper, Nickel Plated
- Hodnocení hořlavosti: UL 94V-O
- Dielektrická pevnost: 560 Volts/mil. při 25° C na 5 sekund
- Odolnost proti rozpouštědlům: Xylen, ethyl, butyl, methyl a toluen
Rozměry
Vývody
- Průřez vývodů: 0,4 × 1,25 mm
- Průměr otvoru do DPS: 1,6 mm
- Délka vývodu: 3,2 mm
- Rozteč vývodů jednoho článku: 58 mm
- Rozteč vývodů sousedních článků: 19,3 mm
Pouzdro na baterie 18500 – detail
Výkres
Přesnější a podrobnější údaje v datasheetu – viz sekce Odkazy (níže).
| Počet článků | Šířka |
Rozteč (krajních vývodů) |
Hmotnost |
|---|---|---|---|
| 1 | 20.9 mm | – | ?? g |
| 2 | 40.2 mm | 19.3 mm | ?? g |
Pouzdro na baterie 18500 DPS – výkres
Porovnání typů
Odkazy
- – datasheet
