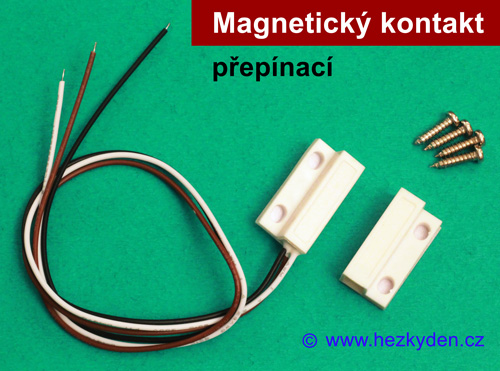

Přepínací magnetický kontakt na dveře a okna. Plastové tělo standardní velikosti. Tři vodiče, přepínací kontakt (spínací + rozpínací).
Když potřebujete například při otevření dveří ovládat spínání světla a nechcete se zabývat složitějším obvodem, není nic jednoduššího než zapojit tento přepínací kontakt. Všechny alarmy totiž využívají jen spínací kontakt, tedy takový, který je při zavřených dveřích sepnutý a tak je téměř nemožné na českém trhu opačně fungující prvek sehnat, tj. aby se kontakt sepnul, když otevřete dveře (oddálíte magnet).
Konstrukce a aplikace
Uvnitř těla je přepínací jazýčkový kontakt. Překlopení (přepnutí) jazýčku se ovládá přiblížením magnetu. Jazýček není svým principem silový kontakt, proto pro spínání výkonové zátěže použijte další obvod (stačí obyčejné relé).
Z dveřního kontaktu jsou vyvedeny tři vodiče:
- černý (COM) – společný
- bílý (NO) – spínací kontakt = v klidu rozepnuto (při přiblížení magnetu sepne)
- hnědý (NC) – rozpínací kontakt = v klidu sepnuto (při přiblížení magnetu rozepne)
Sepnutím kontaktu při otevření dveří můžete jednoduše zapínat pískátko, sirénku, světla, větrák a kdovíco ještě. A to bez nutnosti použít nějaký chytrý alarm, jen propojíte dráty k baterii nebo k síťovému adaptéru a případně také k relátku.
Upevnění
Můžete se svobodně rozhodnout, zda obě plastová těla nalepíte nebo přišroubujete. Za tím účelem jsou na spodu obou těl oboustranné samolepky, stačí jen odlepit krycí fólii. V sadě také dostáváte navíc 4 vruty, což je pro upevnění na dřevo jistější volba trvalého upevnění (předtím je lepší odloupnost tu samolepku).
Technické údaje
- Kontakt: přepínací SPDT (NO + NC)
- Maximální napětí: 100 V DC
- Maximální proud: 200 mA
- Maximální spínaný výkon: 3 W
- Rozměry: 9 × 14 × 28 mm (výška × šířka × délka)
bez samolepky je výška 8 mm - Spínací vzdálenost: 10–20 mm
- Délka kabelu: asi 30 cm
- Průřez kabelu: 24AWG
Osobní info
Chtěl jsem jednoduše vyřešit rozsvěcení v místnosti při otevření dveří bez nějaké další elektroniky – ta by totiž v klidu jen “číhala” a tím pádem spotřebovávala proud. A byl jsem zděšen, že takovou věc (z mého pohledu primitivní věc) není možné koupit v běžném českém obchodě. Našel jsem ji jen na několika eshopech, ale za přemrštěné ceny 285, 445, 510 a 650 Kč. A to mě tak nasralo, že jsem u svého dodavatele objednal spínačů rovnou víc a zařadil jsem je trvale do sortimentu. Určitě nejsem v jediný, kdo takovou věc potřebuje.
Ti, kteří budou chtít šetřit, si můžou koupit jen samotný přepínací jazýčkový kontakt (viz níže), umístit ho do malé krabičky nebo ho zatavit do smršťovací bužírky. Silný magnet seženete zadarmo = vykucháte ze starého počítačového pevného disku.
