Spínaný zdroj modul 12V 1A

Spínaný zdroj 12V 1A modul

50 Kč

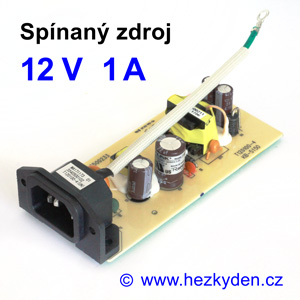

Modul spínaného zdroje 12V 1A


Kategorie:

Popis produktu

Funkční modul síťového spínaného napájecího zdroje 12 V/1 A.
Prodáváme za cenu součástek 🙂 proto se nevyplatí takový zdroj ani stavět ani opravovat.

Na plošném spoji modulu je dostatek místa pro umístění vlastních doplňků na výstupu.

Technické parametry

  • Výstupní napětí: 12 V=
  • Výstupní proud: max. 1 A
  • Vstupní napětí: 100–240 V~/50–60 Hz

Smíšená montáž (SMD i klasické součástky).

  • Rozměry: 50 × 112/119 × 32 mm
    (šířka × délka desky/celková délka × výška)

Popis konstrukce

Zapojení spínaného zdroje je klasické. Za vstupní napájecí zásuvkou EURO je pojistka, tlumivka, usměrňovač a vyhlazovací elektrolyt. Pro řízení zdroje na primární straně zdroje je použit brouk LNK6665V. Přenos energie přes oddělovací spínané trafo. Na výstupu elektrolyty, vyhlazovací tlumivka a trvalá malá zátěž v podobě paralelně řazených rezistorů SMD.

Zapojení výstupu (plus a mínus) poznáte snadno podle polarity výstupního elektrolytického kondenzátoru a popisu na plošném spoji.

Spínaný zdroj 12V 1A – zapojení … podobné jako u verze 1,5 A

Spínaný zdroj modul 12V 1A – plošný spoj

Spínaný zdroj modul 12V 1A – plošný spoj

Historie

Zdroje byly vymontovány z velkých switchů z důvodu změny způsobu jejich napájení přes PoE (centrální správa zálohování napájení). Tyto zdroje jsou v podstatě nové, tj. byly jen vymontovány ze zařízení, které teprve poté bylo nasazeno do ostrého provozu. Po odkoupení jsme jen pár zdrojů namátkou otestovali.

Cena a dostupnost

K dispozici jsou desítky kusů.

Odkazy

Řídicí obvod spínaného zdroje

Fotogalerie

Spínaný zdroj 12V 1,5A – konstrukce … podobné jako u verze 1,5 A

Spínaný zdroj 12V 1,5A – provedení … podobné jako u verze 1,5 A
