Teplotní senzor termistor NTC 10k v magnetické základně.
Určeno jako alternativní teplotní senzor pro panelové teploměry a termostaty.
| Provedení | Vodotěsné pouzdro | Dodávané délky [m] |
|---|---|---|
| A | Nerez – ∅11 × 8 mm | 0.5 / 1 / 2 / 5 |
| B | Mosaz – ∅16 × 10 mm | 1 / 2 |
Oproti senzorům v jiných pouzdrech se nemusíte trápit s jejich upevněním.
Technické parametry senzoru teploty
- Jmenovitý odpor: 10 kΩ (při 25 °C)
- Tolerance hodnoty: ±1 %
- Typ NTC: 3950
- Měřicí rozsah: –20..+105 °C
- Kabel: UL2651 28AWG černá dvojlinka
Termistor NTC je teplotně závislý rezistor s negativním koeficientem, tj. při zahřátí jeho odpor klesá. Používá se jako citlivý senzor teploty. Na rozdíl od jiných typů senzorů je oblíben pro svoji nízkou cenu a univerzálnost použití.
Připojení
Provedení A
Dvojlinka má volný konec a když pro nějaký teploměr nebo termostat potřebujete zakončení konektorem XH2.54, tak pokud se vám nechce krimpovat kabel, objednejte si ještě konektor s kablíkem, který pak jen naletujete na volný konec.

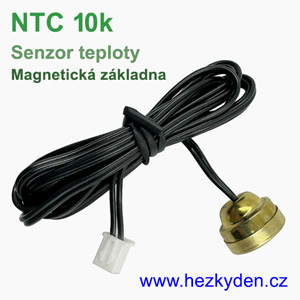

Provedení B
Na konci je konektor XH2.54.
Praktické info
Tento typ senzoru nemá polaritu a tak při nastavování kabelu nemusíte dávat pozor na přepólování. Stejně tak dobře ho můžete proměřit obyčejným ohmetrem v multimetru. Při běžné teplotě ukáže hodnotu kolem 10 kΩ (plus mínus nějaký ten kiloohm).
Dostupnost a cena
Skladem držíme trvale všechny varianty v kusovém až desítkovém množství.
