Testovací/programovací sokl/patice s nulovou zasouvací silou pro QFP44 s roztečí 0,80 mm. Samostatný nebo na desce plošných spojů.
| Provedení | Popis |
|---|---|
| A | Jen samotný sokl/patice, vývody pro desku plošných spojů, pro vlastní konstrukci přípravku |
| B | Sokl/patice na dvoupatrové desce plošných spojů – piny ve dvou řadách (DIL-44) do patice programátoru |
| C | Sokl/patice na desce plošných spojů – piny ve čtyřech kolíkových/jumperových řadách (4× 11 pin) |
| D | Sokl/patice na desce plošných spojů – |
| Rozteč | Označení | Pouzdro | včetně vývodů |
|---|---|---|---|
| 0.80 mm | QFP44-0.8 | 10.5 × 10.5 mm | 12 × 12 mm |
Výkresy pouzder jsou níže.
Ceny a dostupnost
Běžná cena se pohybuje okolo 50 USD (samostatné sokly) nebo 60 USD (na desce).
Na vyžádání jsme schopni zajistit i jiné typy.
Fotogalerie

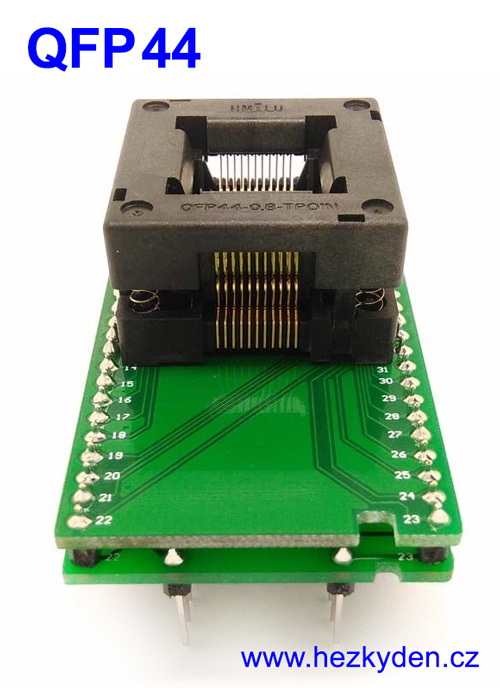

Test socket QFP44-0.8 s vývody DIL44 (provedení B)
Test socket QFP44-0.5 s jumperovými kolíky (provedení C)
Klišé pro plošný spoj
Rozmístění vývodů soklu/patice QFP44 při pohledu shora.
QFP44-0.8 – rozměry pro DPS

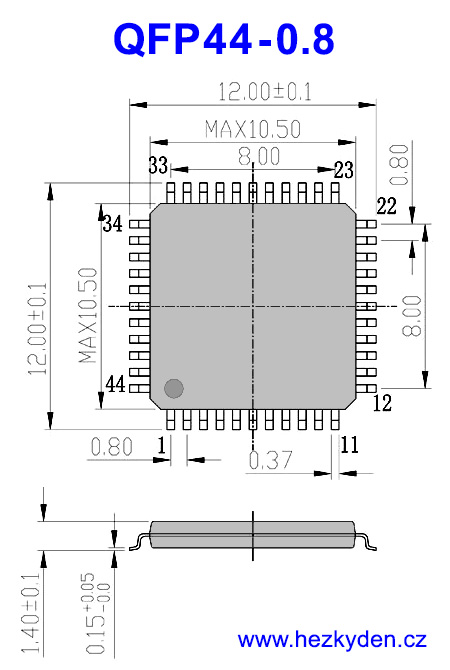

Rozměry obvodu QFP-44
