Trafo 230V/27V 4A 108VA

150

Není skladem

ID: 28479     Poslední změna:  28.11.2021
Již vyprodáno
Bohužel, pro velký zájem zcela vyprodáno - už vůbec nebude.

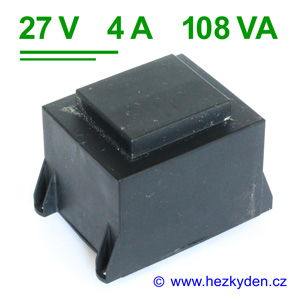

Velký síťový transformátor 230V/27V 4A 108VA (s jedním sekundárním vinutím) zalitý v plastu s vývody do DPS.

Jmenovité parametry (sekundár)

  • Jmenovité napětí: 27 V ±10 %
  • Napětí naprázdno: 31,4 V ±5 %
  • Jmenovitý proud: 4 A
  • 108 VA (při 2 min ON – 8 min OFF)
  • Odpor vinutí: 0,49 Ω ±10 %

Další technické údaje

Transformátor zalitý v černém plastovém pouzdru. Vývody do plošného spoje.

  • EI transformátor do DPS
  • Jmenovité primární napětí (vstup): 230 V~/50 Hz
  • Jmenovitý proud: 0,56 A
  • Odpor vinutí: 27,55 Ω ±10 %
  • Příkon naprázdno: max. 3 W
  • Ochranný prvek: tepelná nevratná pojistka 130 °C
  • Jmenovitá teplota okolí: 70 °C
  • Třída izolace: B
  • Vyrobeno podle normy: EN 61558-1

Vývody a schéma

Vývody do plošného spoje. 1,1 × 0,45 mm. Délka 6,0 ±1 mm.

  • Vstup (230 V): širší rozteč (tři vývody)
  • Výstup (27 V): užší rozteč (dva vývody)
Transformátor 230V/27V 4A 108VA - schéma
Transformátor 230V/27V 4A 108VA – schéma

Rozměry a hmotnost

  • Rozměry: 72 × 84 (101) × 70 mm
  • Hmotnost: 1,6 kg (= macek)
Transformátor 230V/27V 4A 108VA - rozměry
Transformátor 230V/27V 4A 108VA – rozměry

Hodnocení

Klady

Velmi nízká cena + izolované trafo v plastu (odolné proti vlhkosti a mechanickému poškození).

Zápory

Jak ležely v přepravkách na kartovovém papíru (transformátory se ukládají vzhůru nohama), svojí váhou se na papír přilepily, tak je potřeba je očistit, stačí opláchnout obyčejnou vodou. Na první pohled můžou působit olezle, ale elektricky jsou naprosto v pořádku.

Osobní poznámka

Levnější trafo pro konstrukci regulovatelného zdroje do 30 V neseženete (nové a nepoužité).

Po usměrnění a vyfiltrování budete mít na výstupu napětí asi 36 až 37 V.

Dostupnost a cena

Skladem už jen necelá desítka kusů (listopad 2021). Doprodej ze zrušené velkosériové výroby (2016). Nové, nepoužité. Trafa jsme do října prodávali za 100 Kč, museli jsme mírně zvednout cenu na 150 Kč, protože jsme zjistili, že u více kusů nám program nepřepočítá vyšší cenu zásilky při podání do Zásilkovny, a tak bychom neradi tratili veškerý zisk za dopravné, už tak ta cena je velmi nízká.

Původní cena těchto transformátorů byla asi 650 Kč.

Odkazy

Další informace

Hmotnost 1.6 kg
