Střídavý voltmetr a ampérmetr na DIN lištu pro měření střídavého napětí a proudu (AC). Dvoubarevný LED displej. Napájeno z měřeného napětí.

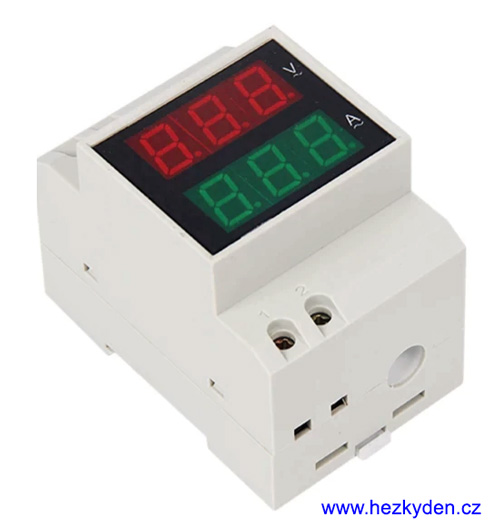

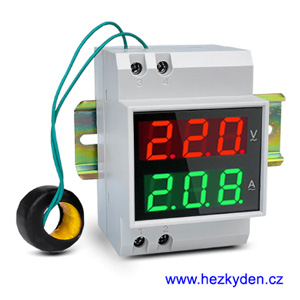

Proud (až do 100 A) se měří bezkontaktně zabudovanou (interní) nebo externí snímací cívkou (v ceně měřidla). V obou případech se vodič jen prostrčí otvorem.
Střídavé napětí ukazuje červený displej, střídavý proud zelený displej.
Technické parametry
- Vstupní napětí: 80–300 V~
- Snímání proudu: 0,0–99.9 A~
- Kmitočet sítě: 50–60 Hz
- Napájení měřidla z měřeného napětí.
- Spotřeba menší než 1 W.
- Přesnost ±1 % ±2 čísla
- Stupeň krytí: IP20
Měřené veličiny
| Veličina | Rozsah | Zobrazení |
|---|---|---|
| Střídavé napětí (voltmetr) | 80–300 V~ | 80 – 300 |
| Střídavý proud (ampérmetr) | 100 A~ | 0.00 – 99.9 |
Schéma zapojení

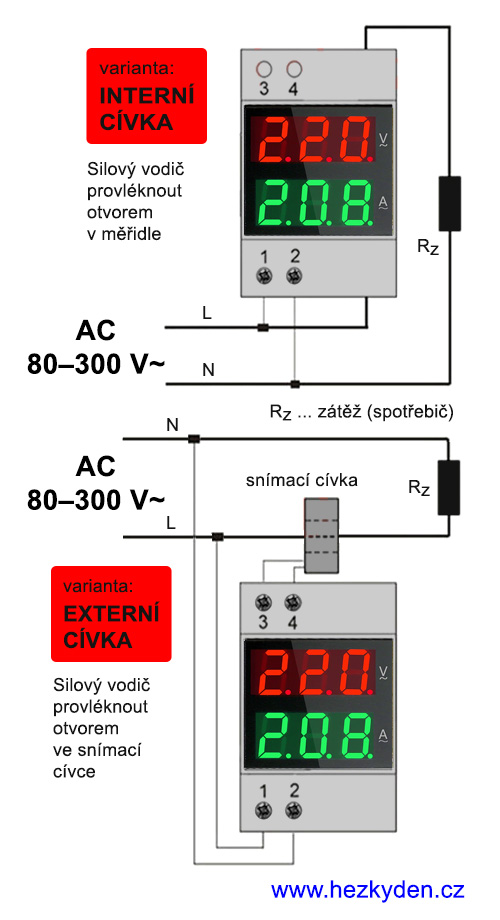

Připojuje se přímo na síťové napětí: na fázi a nulák. Otvorem ve voltmetru/snímací cívkou jen protáhnete fázový nebo nulový vodič vedoucí ke spotřebiči (k zátěži), ze shora nebo ze zdola, tak jak je patrné z obrázku.
Poznámka: Výrobce neuvádí, zda je nutné dodržovat připojení L nebo N, odvozujeme že je to jedno, na jakém vodiči se bude snímat proud a na jaké svorky se připojí voltmetr.
Rozměry
- Přední panel: 54 × 45 mm
- Šířka modulu: 3M (54 mm)
- Otvor pro protažení vodiče:
zabudovaná cívka ve voltmetru: průměr 10 mm
externí cívka: průměr 15 mm
Voltmetr ampérmetr na DIN lištu – rozměry
Bezpečnostní upozornĕní
Tento produkt není určen laikům. K jeho instalaci jsou nezbytné odborné předpoklady, tj. je potřeba určitá míra profesních znalostí elektrotechniky. Nutností před započetím montáže a práce s tímto produktem jsou zkoušky podle příslušných paragrafů Vyhlášky 50, nebo nyní novĕ podle Zákona 250/2021 Sb.Fotogalerie
