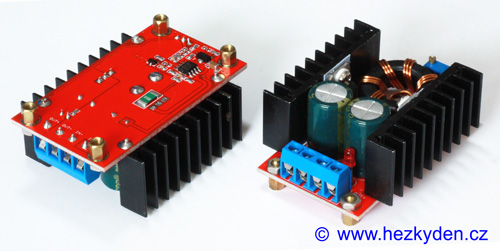

Výkonový (100 W) univerzální zvyšující DC/DC měnič (konvertor) s vysokou účinností. Ideální jako výkonový napájecí zdroj.
Oproti měniči UC3843A má především menší rozsah vstupního a výstupního napětí. Z konstrukčního hlediska má svorkovnici jen na jedné straně (vstup vedle výstupu) a nemá tavnou pojistku na vstupu. Jinak jsou si měniče velmi podobné.
Charakteristika
Impulzní DCDC měnič Boost/Step-up, neizolovaný. Řídicí obvod UC3843A v pouzdru SOIC-8 zespodu na desce. Nastavení výstupního napětí je víceotáčkovým trimrem. Indikace provozu červenou LED. Svorkovnice pro připojení vstupu i výstupu. V desce plošných spojů jsou v rozích čtyři otvory 3,1 mm s namontovanými distančními sloupky pro upevnění celého měniče. Na obou stranách je černě eloxovaný žebrovaný chladič.
Technické údaje měniče s UC3843A
- Vstupní napětí: 10–32 V
- Vstupní proud: max. 10 A
- Výstupní napětí: 12–35 V
- Výstupní proud: max. 6 A
- Proudová pojistka: 15 A
- Výstupní výkon: max. 100 W (špičkový 150 W – viz dále)
- Účinnost přeměny: až 94 %
- Spínací frekvence: 150 kHz
- Výstupní zvlnění: max 2 % (v pásmu 20 MHz)
- spotřeba naprázdno: typ. 25 mA
- Stabilita napěťové regulace: 0,5 %
- Dynamická odezva: 5% 200µs
- Provozní teplota: –40..+85 ℃
Účinnost 94 % naměřena při vstupu 16 V a výstupu 19 V/2.5 A).
Rozměry a schéma zapojení výkonového modulu
- Velikost: 65 × 47 × 27 mm
Praktické rady
Modul měniče nemá ochranu proti přepólování zdroje na vstupu ani na výstupu (při připojení nabíjené baterie). Pokud s modulem budete často experimentovat, připojte do série na vstup výkonovou usměrňovací diodu, standardní nebo ještě lépe Shottkyho (ty mají nižší úbytek v propustném směru).
Okolní teplota by při pasivním chlazení neměla překročit 40 °C. Za vyšší okolní teploty snižte výkon nebo přidejte aktivní chlazení (ventilátor).
V případě trvalého provozu nad 50 W zajistěte dostatečnou cirkulaci vzduchu (stačí malé větráčky), krátkodobý vzestup výkonu však modul zvládne. Pokud tento modul vestavíte do malé plastové krabičky, tak i když do ní vyvrtáte větrací otvory a nezajistíte jinou aktivní cirkulaci vzduchu, buďte si jisti, že modul uvaříte.
Odkazy
Řídicí obvod UC3843A – Current Mode PWM Controller/High Performance Current Mode Controller
- UC3843A – datasheet (náš server)
- UC3843A – info (ON SEMI)
- UC3843A – datasheet (ON SEMI)
- UC3843A – info (TI)
- UC3843A – datasheet (TI)
Fotogalerie

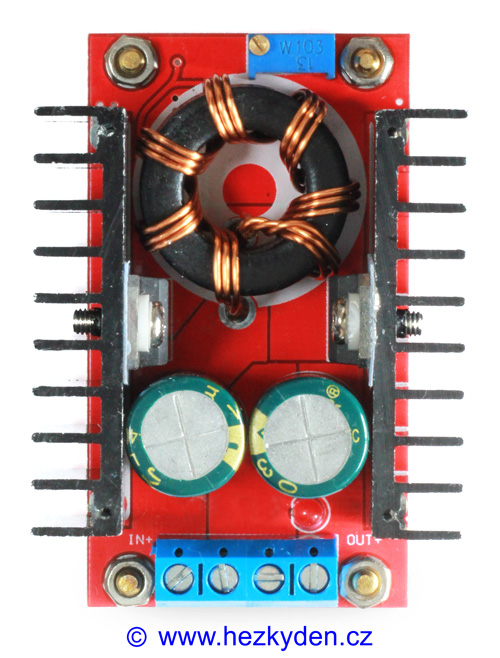

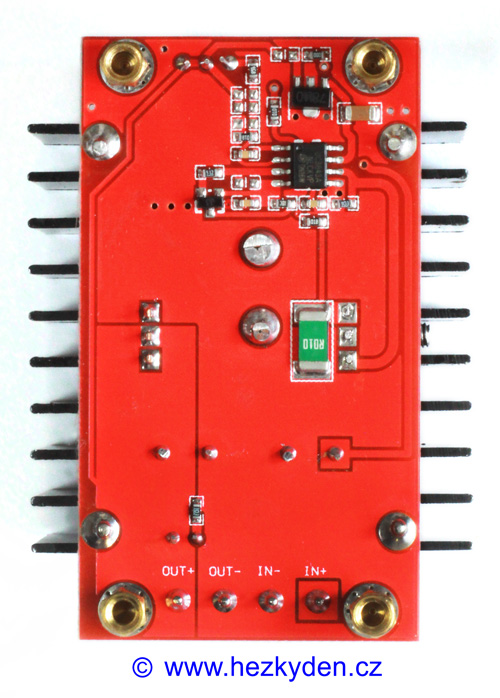

Zdola i shora je dobře patrný popis na desce plošných spojů co kam připojit.
