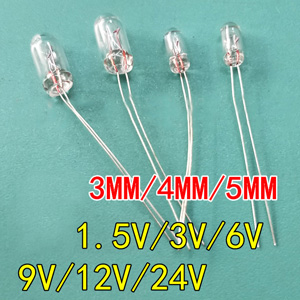

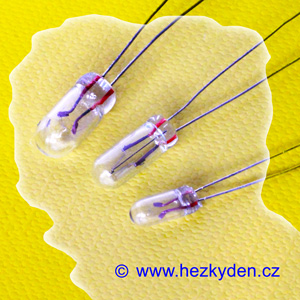

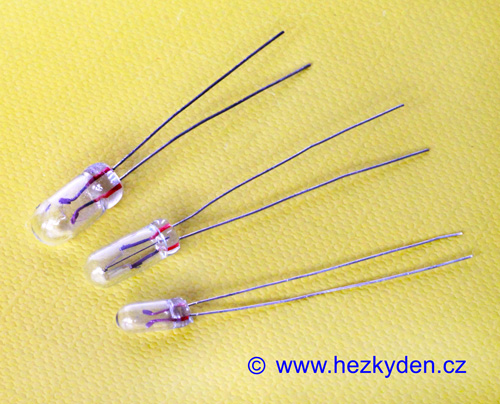

Miniaturní skleněná žárovka na malé napětí válcového tvaru s radiálními vývody.
Tyto malé celoskleněné wolframové žárovky najdou uplatnění nejen při opravách historických rádií, ale třeba i v oscilátorech sinusového průběhu.

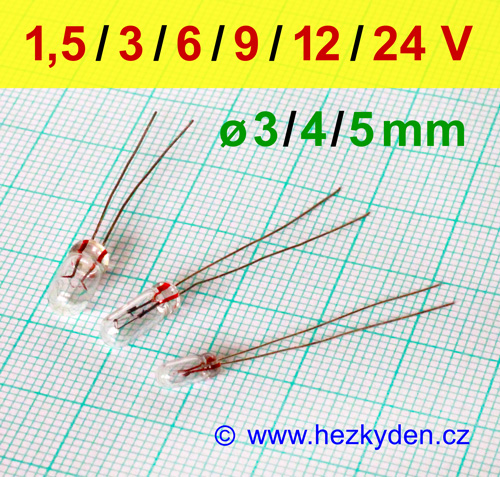

Jmenovité napětí: 1,5 – 3 – 6 – 9 – 12 – 24 V DC
Velikost: průměr 3 – 4 – 5 mm
Elektrické parametry – změřená spotřeba proudu je uvedena v tabulce níže.
| Jmenovitý průměr | Skleněná baňka | Drátové vývody |
|---|---|---|
| 3 mm | ∅2.91 × 7 mm | ∅0.24 × 27 mm |
| 4 mm | ∅3.85 × 10 mm | ∅0.26 × 25 mm |
| 5 mm | ∅4.70 × 10 mm | ∅0.29 × 25 mm |
Některé hodnoty velikosti 4 mm mají vývody kratší než je uvedeno v tabulce.
Elektrické parametry
Protože jsme k žárovkám nezískali žádné technické údaje, parametry jsem změřil sám.
Jak je patrné z měření, výkon se pohybuje kolem 0,5 W.
Následující tabulka byla sestavena podle měření vždy z několika vzorků dané hodnoty.
| Napětí | ∅3 mm | ∅4 mm | ∅5 mm |
|---|---|---|---|
| 1.5 V | 80–100 mA | 90–110 mA | 300–320 mA |
| 3 V | 100–110 mA | 105–110 mA | 70–80 mA |
| 6 V | 65–75 mA | 55–60 mA | 70–75 mA |
| 9 V | 70–80 mA | 55–60 mA | 80–90 mA |
| 12 V | 70–75 mA | 65–70 mA | 40–50 mA |
| 24 V | 20–25 mA | 35–45 mA | 30–35 mA |
Různé typy žárovek nemají stejnou svítivost. Některé typy vyloženě mžourají, jiné svítí více. Některé hodnoty měly svítivost i spotřebu proudu však výrazně vyšší, jako například žárovka 9 V/5 mm. Připadalo mi, že se jednalo o stejný typ jako 6 V/5 mm. Největší rozdíly mezi jednotlivými kusy byly na napětí 1,5 V.
Asi vám jako elektronikům nemusím říkat, že žárovky můžete rozumně přetížit. Naopak ty extrémně svítivé je lepší zatlumit nějakým malým odporem, aby se snížilo napájecí napětí, ale hlavně aby se omezil proudový náraz při zapnutí.
Jsme snad touto dobou jediní, kdo tyto miniaturní žárovky má na skladě za rozumnou cenu. Opakovaně se mě na žárovičky elektronici dotazovali, zvláště ti starší. Dlouho jsme hledali dodavatele až tomu na jaře 2021 pomohla náhoda. Od nynějška jsou už zařazeny do trvalého sortimentu.
Skladem držíme asi stovku kusů od každé varianty.
