Aku 3-pack Li-Ion 18650 Panasonic

180

Zrušit výběr
Katalogové číslo: - Kategorie:
ID: 15112     Poslední změna:  28.5.2020
Další kusy již na cestě

Zase brzy bude skladem (pro velký zájem dočasně vyprodáno) - prosíme vydržte.


Aku-pack ze tří sériově spojených baterií Li-Ion 18650 Panasonic/Sanyo s ochranným modulem.

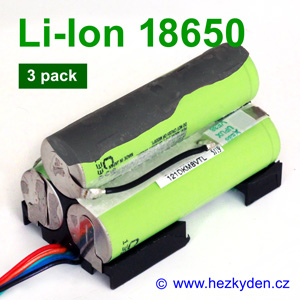

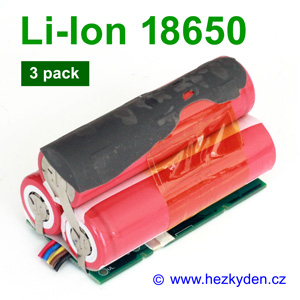

Jak je z obrázku patrné, akupack je doplněn ochranným modulem. Mezi modulem a bateriemi se nachází teplotní senzor, ze strany proudová pojistka a na spodu modulu patrně také ještě nějaký typ pojistky. Vzhledem k tomu, že jednotlivé články jsou vyvedeny na desku modulu, lze předpokládat, že modul obsahuje i balancer (zatím neověřováno).

Technické údaje

  • Jmenovité napětí: 10,8 V
  • Jmenovitá kapacita: 2250 mAh
  • Reálná využitelná kapacita: netestováno
  • Řazení článků v packu: 3S = sériově
  • Označení akumulátorů: CGR18650CG Panasonic (zelené) nebo UR18650A Panasonic/Sanyo (červené)
  • Datum výroby akumulátorů: nezjištěno
  • Rozměry: 38 × 40 × 65 mm (včetně ochranného modulu)

Zapojení

Z modulu vede ustřižený kablík s pěti barevnými žilami. Oba krajní vodiče jsou výstup. Ostatní nezkoumáno.

  • červená (+) plus
  • černá (–) mínus

Dostupnost

Aku-pack pochází rozebraných lékařských diagnostických přístrojů. Každý pack testován.
Skladem cca 500 ks (prosinec 2019).

Praktické poznatky

Na modulu je obvod BQ20Z75 (Texas Instruments), což je přesný měřič kapacity lithiových článků.

Odkazy

  • BQ20Z75 (Texas Instruments) – Datasheet

Další informace

Barva

červená, zelená
