Aku 4-pack Li-Ion 18650 Panasonic

240

Zrušit výběr
Katalogové číslo: - Kategorie:
ID: 15098     Poslední změna:  24.2.2020

Aku-pack ze čtyř sériově spojených baterií Li-Ion 18650 Panasonic/Sanyo (volitelně s původním ochranným modulem).

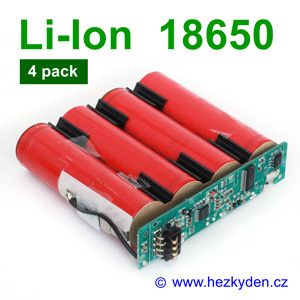

Jak je z obrázku patrné, část akupacků je doplněna ochranným modulem. Pokud chcete čtveřici baterií s ochranným modulem, připište to do poznámky. Podélně mezi bateriemi se nacházejí teplotní senzor a tepelná pojistka, a ze strany také proudová pojistka. Vzhledem k tomu, že k jednotlivým článkům vedou tenké vodiče, lze předpokládat, že modul měřil stav jednotlivých článků.

Technické údaje

  • Jmenovité napětí: 14,4 V
  • Jmenovitá kapacita: 2250 mAh
  • Reálná využitelná kapacita: netestováno
  • Řazení článků v packu: 4S = sériově
  • Označení akumulátorů: CGR18650CG Panasonic (zelené) nebo UR18650A Panasonic/Sanyo (červené)
  • Datum výroby akumulátorů: nezjištěno
  • Rozměry: 18 × 75 × 76 mm (včetně ochranného modulu)

Zapojení konektoru akumulátoru

Na dotykovém konektoru jsou oba krajní piny výstup. Ostatní nezkoumáno. U některých packů chybí dotykový konektor, lze se napojit na pájecí plošky.

Aku 4-pack Li-Ion 18650 Panasonic - zapojení vývodů
Aku 4-pack Li-Ion 18650 Panasonic – zapojení vývodů

Dostupnost

Aku-pack pochází rozebraných lékařských diagnostických přístrojů. Každý pack testován.
Skladem cca 500 ks (prosinec 2019).

Praktické poznatky

Akupack lze snadno rozebrat. Výhodou jsou nabodované pásky.

Odkazy

Další informace

Barva

červená, zelená
