Bastldeska 10×15 cm PROFI jednostranná modrá SPECIAL

70

Univerzální plošný spoj vrtaný

Poslední změna:  27.1.2019
Kategorie:

Jednostranný vrtaný pocínovaný univerzální plošný spoj o velikosti 10×15 cm s obrazcem pro konektory. Materiál cuprextit tloušťka 1,6 mm modré barvy.

V rozích jsou čtyři otvory průměr 3,1 mm pro upevňovací šroubky M3.

Počet pájecích bodů (otvorů) je 30 × 51. Celkem 1530 otvorů v rastru 2,54 mm + 22 otvorů v rozteči 5 mm po jedné straně + 29 otvorů v roztečí 3,5 mm po další straně + otvory pro konektory:

  • Cannon DB9
  • souosý konektor DC
  • USB – otvory 1×4 (v jedné řadě)
  • relé s jedním přepínacím kontaktem

Skladem jsou desítky kusů.

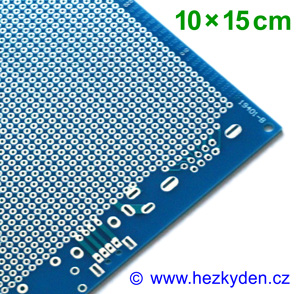

Univerzální plošný spoj 10x15 cm jednostranný modrý SPECIAL
Univerzální plošný spoj 10×15 cm jednostranný modrý SPECIAL
Univerzální plošný spoj 10x15 cm jednostranný modrý SPECIAL - detail
Univerzální plošný spoj 10×15 cm jednostranný modrý SPECIAL – detail
Univerzální plošný spoj 10x15 cm jednostranný modrý SPECIAL - deska
Univerzální plošný spoj 10×15 cm jednostranný modrý SPECIAL – deska
