Ultra měkký a velmi ohebný silikonový kabel s měděným pocínovaným jádrem odolný vůči vysokým teplotám do 200 °C.
Cena uvedena za 1 metr.
Sortiment postupně rozšiřujeme (průřezy + barvy).
Převodní tabulka – AWG – mm2 – odpor – zatížení
(Tabulka s podrobnými údaji je dole na stránce).
| AWG | Průřez jádra (mm2) |
Vnější průměr (mm) |
Odpor (Ω/km) |
Proud (A) |
|---|---|---|---|---|
| 2 AWG | 33.5 | 13 | 0.89 | 200 |
| 4 AWG | 25 | 11 | 1.25 | 180 |
| 5 AWG | 20 | 9.5 | 1.5 | 160 |
| 6 AWG | 16 | 8.5 | 1.9 | 140 |
| 7 AWG | 12 | 7.2 | 2.6 | 100 |
| 8 AWG | 8.25 | 6.5 | 3.7 | 80 |
| 9 AWG | 6 | 6 | 5.5 | 60 |
| 10 AWG | 5.25 | 5.5 | 6.3 | 50 |
| 11 AWG | 3.8 | 5 | 8.3 | 40 |
| 12 AWG | 3.4 | 4.5 | 10 | 30 |
| 13 AWG | 2.5 | 4 | 12.5 | 25 |
| 14 AWG | 2 | 3.5 | 15 | 20 |
| 15 AWG | 1.5 | 3.2 | 20 | 15 |
| 16 AWG | 1.26 | 3 | 25 | 10 |
| 17 AWG | 1.05 | 2.7 | 30 | 8 |
| 18 AWG | 0.75 | 2.3 | 39.5 | 6 |
| 20 AWG | 0.5 | 1.8 | 63 | 5 |
| 22 AWG | 0.3 | 1.7 | 88.5 | 3 |
| 24 AWG | 0.2 | 1.6 | 97.6 | 2 |
| 26 AWG | 0.15 | 1.5 | 125 | 1.5 |
| 28 AWG | 0.08 | 1.2 | 225 | 0.8 |
| 30 AWG | 0.055 | 0.8 | 335 | 0.6 |
Proud: Doporučený maximální proud při 20 °C
Poznámka: Údaje v tabulce se vztahují jen k tomuto typu silikonového kabelu a není možné je brát dogmaticky pro všechny typy kabelů. Na Internetu lze najít podobné tabulky s mírně se lišícími údaji, ty jsou ale pro jiné kabely.
Technické údaje
- Standardizace/Model: UL3239

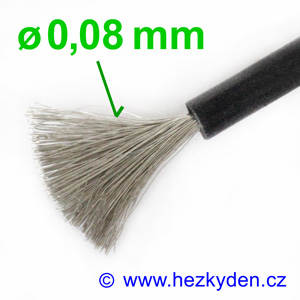

- Jádro: pocínovaná jemná měděná licna spletená z drátků ∅0,08 mm do pramenů
- Materiál pláště: Silikonová pryž
- Provozní teplota: –60 .. +200 °C
- Jmenovité napětí: 600 V
- Kategorie: FT2 (nehořlavý, ohnivzdorný, samozhášivý)
- Certifikace: UL, SGS, ROHS
Osobní info
Já tyto kabely už asi pět let používám. Je to od té doby, co jsem si pořídil miliohmetr YR1035+ a zjistil jsem, jaký skutečný odpor mají moje domácí kabely s banánky, které jsem používal ke stabilizovanému zdroji. Naráz jsem pak vše vyměnil a teď používám nejčastěji silikonové kabely s průřezy 14AWG a 16AWG.
Proč v sortimentu
Skoro každý den mi někdo volal nebo se mě na prodejně ptal, zda náhodou nemám silikonový vodič.
Ve svých soukromých domácích zásobách jsem dosud měl stabilně několikametrové smotky, tak jsem se vždy nad někým slitoval a přinesl například dva metry od každé barvy a tak, s tím, že si pak pro sebe zase nějaké to klubo objednám. V září 2025 těch dotazů začalo přibývat a tak jsem pro začátek objednal kluba 16AWG + 14AWG a začlenil tento typ silikonového kabelu do sortimentu. Pokud se to ujme, tak podle zájmu objednám ještě i další průřezy, protože jak se ukazuje, tento sortiment tady v republice asi chybí.
Tak se omlouvám, že to trvalo tak dlouho, než jsem dal do eshopu k volnému prodeji. Od teď už budou tyto kabely na stálo skladem.
Bacha na konkurenci
V tuzemských internetových shopech je také možné najít kabely se silikonovou izolací. Buď je předražený (v nabídkách se objevuje cena za 10 cm nebo za 0,5 metru, aby to vypadalo, jako že je kabel levný) anebo je kabel příliš tuhý (je spletený ze silnějších vodičů) a to zase není vhodné pro měřicí kabely, se kterými se obvykle hodně manipuluje (to bohužel zjistíte až doma, že je kabel nevhodný).
Dokonce mi před časem hlásil jeden zákazník, že si přes Aliexpress koupil levný kabel, ale jak později zjistil, protože se mu kabel moc hřál, že měl železné jádro (poznal to magnetem).
Zde jsou ceny uvedeny za 1 český metr = nemusíte se bát, že budeme nějak chytračit, nemáme to zapotřebí 🙂
Podrobná tabulka AWG
| AWG | Konstrukce kabelu | Průřez jádra (mm2) |
Průměr jádra (mm) |
Tloušťka izolace (mm) |
Vnější průměr (mm) |
Odpor (Ω/km) |
Proud (A) |
Role (m) |
Hmotnost role (kg) |
|---|---|---|---|---|---|---|---|---|---|
| AWG 2 | 6700/0.08 | 33.5 | 7.75 | 2.4 | 13 | 0.89 | 200 | 50 | 21 |
| AWG 4 | 5000/0.08 | 25 | 6.55 | 2.4 | 11 | 1.25 | 180 | 50 | 15 |
| AWG 5 | 4000/0.08 | 20 | 5.85 | 1.85 | 9.5 | 1.5 | 160 | 100 | 24 |
| AWG 6 | 3200/0.08 | 16 | 5.25 | 1.65 | 8.5 | 1.9 | 140 | 100 | 19 |
| AWG 7 | 2400/0.08 | 12 | 4.55 | 1.35 | 7.2 | 2.6 | 100 | 100 | 14 |
| AWG 8 | 1650/0.08 | 8.25 | 3.75 | 1.2 | 6 | 3.7 | 80 | 100 | 10 |
| AWG 9 | 1200/0.08 | 6 | 3.2 | 1.35 | 6 | 5.5 | 60 | 100 | 8 |
| AWG 10 | 1050/0.08 | 5.25 | 3 | 1.3 | 5.5 | 6.3 | 50 | 100 | 6.85 |
| AWG 11 | 750/0.08 | 3.8 | 2.55 | 1.2 | 5 | 8.3 | 40 | 100 | 5.4 |
| AWG 12 | 680/0.08 | 3.4 | 2.4 | 1.05 | 4.5 | 10 | 30 | 100 | 4.6 |
| AWG 13 | 500/0.08 | 2.5 | 2.05 | 1 | 4 | 12.5 | 25 | 100 | 3.5 |
| AWG 14 | 400/0.08 | 2 | 1.85 | 0.9 | 3.5 | 15 | 20 | 200 | 5.4 |
| AWG 15 | 300/0.08 | 1.5 | 1.6 | 0.8 | 3.2 | 20 | 15 | 200 | 4.4 |
| AWG 16 | 252/0.08 | 1.26 | 1.45 | 0.75 | 3 | 25 | 10 | 200 | 3.7 |
| AWG 17 | 210/0.08 | 1.05 | 1.35 | 0.68 | 2.7 | 30 | 8 | 200 | 3 |
| AWG 18 | 150/0.08 | 0.75 | 1.15 | 0.55 | 2.3 | 39.5 | 6 | 200 | 2.25 |
| AWG 20 | 100/0.08 | 0.5 | 0.95 | 0.45 | 1.8 | 63 | 5 | 400 | 2.9 |
| AWG 22 | 60/0.08 | 0.3 | 0.72 | 0.45 | 1.7 | 88.5 | 3 | 400 | 2.15 |
| AWG 24 | 40/0.08 | 0.2 | 0.58 | 0.45 | 1.6 | 97.6 | 2 | 400 | 1.7 |
| AWG 26 | 30/0.08 | 0.15 | 0.5 | 0.45 | 1.5 | 125 | 1.5 | 400 | 1.4 |
| AWG 28 | 16/0.08 | 0.08 | 0.37 | 0.4 | 1.2 | 225 | 0.8 | 1500 | 3.6 |
| AWG 30 | 11/0.08 | 0.055 | 0.31 | 0.3 | 0.8 | 335 | 0.6 | 2500 | 3.5 |
Vnější průměr: Vnější průměr kabelu nad izolací.
Proud: Doporučený maximální proud při 20 °C.
Poznámka: Údaje v tabulce se vztahují jen k tomuto typu silikonového kabelu a není možné je brát dogmaticky pro všechny typy kabelů. Na Internetu lze najít podobné tabulky s mírně se lišícími údaji, ale pro jiné kabely.
Co znamená AWG
AWG je zkratka „American Wire Gauge“. Je to logaritmicky odstupňovaný standardizovaný systém specifikace vodičů používaný v USA přibližně od poloviny 19. století.
