Digitální ampérmetr LED kontrolka MAXI – 100A AC

150

červený, zelený, žlutý, modrý, bílý

Zrušit výběr
Katalogové číslo: - Kategorie: , ,
ID: 10205     Poslední změna:  17.12.2023

Třímístný digitální ampérmetr v pouzdru barevné kontrolky pro orientační měření střídavého proudu. Ampérmetr je napájený ze síťového napětí, proud se měří bezkontaktně snímací cívkou.

Dodáváme s těmito barvami krytu (a barevnými LED): červenázelenážlutámodrábílá. Všechny barvy jsou dostatečně kontrastní a není mezi nimi výraznější rozdíl ve svítivosti.

Vzhledem ke kulatému pouzdru ampérmetru je ideální pro vestavbu do rozvaděče, například místo stávající síťové kontrolky. Otvor 22 mm snadno vyvrtáte tímto stupňovitým vrtákem.

Tento kulatý ampérmetr má 10× lepší rozlišení (desetiny ampér) oproti čtvercovému ampérmetru SQ, který má rozlišení jen jednotky ampér.

Předpokládáme, že uplatnění najde jako vhodný doplněk regulačních autotransformátorů, kde může vhodně doplnit stávající ručkový ampérmetr (kterým nejste schopni změřit drobné změny v odběru proudu).

Technické údaje

  • Měřicí rozsah: 100 A~
  • Rozlišení: 0.1 A (desetiny ampér)
  • Napájecí napětí: 24380 V~
  • Spotřeba: 0,7 W při 230 V~ (změřeno)
  • Přesnost: 2 %

Rozměry panelového ampérmetru

  • Výška číslic: 10 mm
  • Průměr pouzdra kontrolky: ∅29 mm
  • Otvor do panelu: průměr 22 mm
  • Přesah pouzdra kontrolky nad panel: 14,5 mm
  • Vestavná hloubka: 37,5 mm (počítáno bez panelu)
  • Rozsah pracovní teploty: –25..+55 °C
  • Vzdušná vlhkost: max. 98 %
  • Stupeň krytí: IP65
  • Izolační odolnost: 2.5 kV AC, 1 min

Digitální ampérmetr LED kontrolka 100 A AC – rozměry připravujeme

Připojení

Napájení

Ampérmetr ke své činnosti potřebuje zdroj střídavého napětí. Připojovací svorky se nacházejí na zadní straně a napájecí vodiče se utahují pod šroubky. Na pouzdru kontrolky jsou vyznačeny všechny důležité údaje pro provoz měřidla včetně rozsahu napájecího napětí.

Napájení můžete připojit buď přímo na síťové napětí (je doporučeno ampérmetr připojovat přes pojistku) nebo přes oddělovací transformátor (například 48 V~). Pokud připojujete napájení ampérmetru přímo na síťové napětí, je jedno jak připojíte napájecí vodiče střídavého napětí (L/N). Ihned po připojení napájecího napětí se displej rozsvítí.

Měření proudu

Ampérmetr měří proud bezkontaktně (nepřímo) a to snímací cívkou, která je nedílnou součástí ampérmetru. Proudová snímací cívka se připojuje dvoužilovým kablíkem přes konektor. Celková délka kablíku ke snímací cívce je 33 cm.

Před připojením k napájecímu napětí se ujistěte, že proudová cívka je připojena k ampérmetru (aby nemohlo dojít k dotyku živé části, např. pinu konektoru). Vodiče ke snímací cívce nejsou galvanicky odděleny od napájecího napětí.

Snímací cívkou provléknete jen JEDEN vodič, kterým teče proud. Je jedno, zda to bude fáze (stejná nebo jiná), nulák (L/N) nebo jiný drát, kterým teče střídavý proud. Pokud byste provlékli dvoužilový kabel (popř. síťový třížilový se zemnícím vodičem), tak se proudy (sem a tam) vzájemně odečtou a displej ukáže nulu.

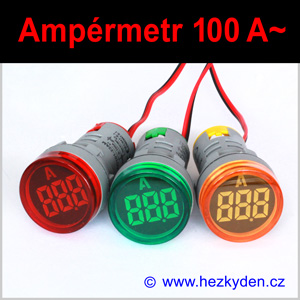

Digitální ampérmetr LED kontrolka MAXI 100 A AC se snímací cívkou
Digitální ampérmetr LED kontrolka MAXI 100 A AC se snímací cívkou

Praktické poznatky

Jemný pokles svítivosti LED displeje byl okem postřehnutelný až když napájecí napětí kleslo přibližně pod 80 V. Pak jas se snižováním napětí jemně klesal. Další pokles svítivosti byl pod 30 V a pod 20 V některé segmenty svítily nestejnoměrně. Těch avizovaných 24 V je reálnou hranicí rozeznatelnosti měřeného údaje na displeji. Přesto do této hranice měří ampérmetr relativně přesně.

Klady

Nezvykle velký rozsah napájecího napětí. Proud měří v rozlišení desetin ampér. Vysoká svítivost displeje. Kompaktnost konstrukce. Bezpečnost a bezproblémová montáž.

Zápory

K dispozici zatím jen tři barvy.
Připravujeme

Přesnost a kalibrace

Připravujeme

Bezpečnostní upozornĕní

Tento produkt není určen laikům. K jeho instalaci jsou nezbytné odborné předpoklady, tj. je potřeba určitá míra profesních znalostí elektrotechniky. Nutností před započetím montáže a práce s tímto produktem jsou zkoušky podle příslušných paragrafů Vyhlášky 50, nebo nyní novĕ podle Zákona 250/2021 Sb.

Fotogalerie

Digitální ampérmetry LED kontrolky MAXI 100 A AC se snímací cívkou
Digitální ampérmetry LED kontrolky MAXI 100 A AC se snímací cívkou

Výrobek má označení evropské certifikace CE.
