LCD displeje kdysi vyráběné podnikem TESLA Vrchlabí.
| Typ | Popis | Pouzdro | Skladem | Cena/ks | |
|---|---|---|---|---|---|
| DR401 |  |
1 místo Reflexní bez vývodů |
10 pin | - | 15 |
| 4DR821B | |
3 1/2 místa Reflexní s vývody do DPS |
40 pin | - | 50 |
| 4DT821B | |
3 1/2 místa Transmisní s vývody do DPS |
40 pin | - | 30 |
| 4DT823B | |
4 místa Transmisní s vývody do DPS |
40 pin | 10 | 50 |
Vysvětlivky
- Reflexní – má pod displejem napařenou reflexní vrstvu (zrcátko), takže ke své činnosti nepotřebuje zdroj světla, je velmi dobře čitelný pod okolním osvětlením
- Transmisní – je průhledný skrz naskrz, předpokládá se umělé podsvětlení (zdroj světla) pod displejem
Připojení kontaktů
- bez suffixu – přes vodivou gumu (bez nožičkových vývodů, vodivý kontakt je napařen na skle)
- A – speciální mechanický konektor (viz níže)
- B – pájitelné vývody do DPS

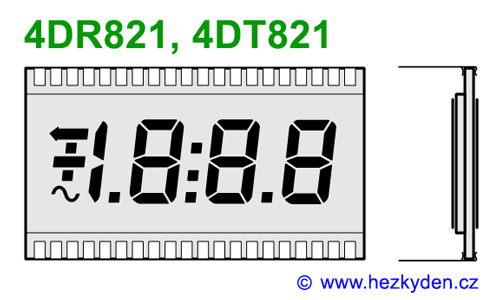

Zobrazení segmentů
Původ
Ze zrušeného skladu.
Odkazy
Zapojení vývodů
- 4DR821B + 4DT821B (originální katalogový list)
