Speciální souosý napájecí konektor DELL HP (∅7.4×5.0) do desky plošných spojů.
Mezi jednotlivými variantami jsou drobné rozdíly – bližší popis níže na stránce.
Konektor
∅7,4 × 5,0 mm se středovým pinem, často označovaný jako DC 7450 nebo také DC Jack 7450 HP DELL.
Všechny konektory mají tři póly. Lépe se to vysvětluje na protikusu = na konektoru na kabel (vidlice/samec): První pól je na vnější straně trubkového těla konektoru (mínus), druhý pól je na vnitřní straně (plus), a třetí pól je vyveden na středový pin – jehlu, kde je ovládací napětí.
Bacha !!!
Oba výrobci, DELL i Hewlett-Packard, používají obdobný typ konektoru se třemi póly.
Průser je v tom, že potenciál na středovém pinu má každý výrobce jiný. Takže nemůžete jen tak napájecí adapter DELL připojit na notebook HP a obráceně. V lepším případě se nebudou nabíjet baterie (pravděpodobnost 20 %), ale v tom horším případě si odprásknete vstupní napájecí elektroniku (pravděpodobnost 80 %), záleží na konkrétním modelu adaptéru a notebooku. Pro nouzové použití by stačilo vylomit středový pin (jehlu), nejspíš by se nenabíjela baterie, nicméně by nevyhořel napájecí vstup vašeho miláčka.
U těchto našich napájecích kabelů je to jedno, protože vodič ke středovému pinu jen nezapojíte.
Tyto konektory (DC7450) rovněž mívají zdroje pro projektory a nově také powerbanky. Typické zapojení kontaktů na trubičce je: vnější mínus, vnitřní povrch plus, středový pin (jehla) nebývá zapojen (NC).
Fotogalerie
Podrobný popis jednotlivých variant.
| Varianta | Poloha | Vývody | Popis |
|---|---|---|---|
| A | horizontální | DPS | bez středového pinu |

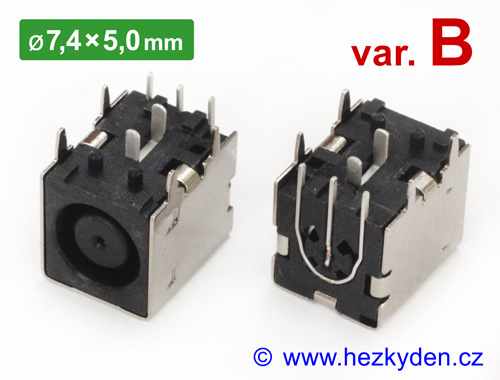

| B | horizontální | DPS | se středovým pinem |
| C | horizontální | DPS | se středovým pinem |
| D | horizontální | DPS | se středovým pinem (žlutý) |
| E | vertikální | DPS | bez středového pinu |
| F | vertikální | DPS | se středovým pinem |
| G | vertikální | očka | bez středového pinu |
| H | vertikální | očka | se středovým pinem |
