Kapacitní trimr hrníčkový

Kapacitní trimr (dolaďovací kondenzátor) otočný, hrníčkový, celokovový se vzduchovým dielektrikem z někdejší výroby.

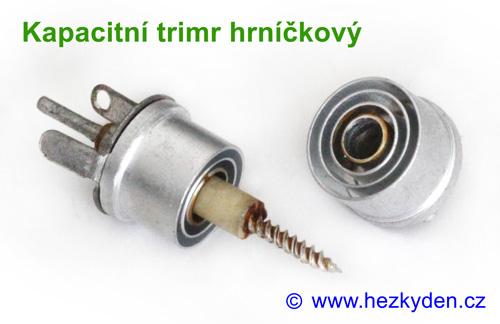

Kondenzátor je sestaven ze souosých hliníkových trubiček. Vývody jednoho pólu tvoří pocínovaná pájecí očka, druhý pól představuje středová hřídelka. Po doladění na potřebnou kapacitu se osička nahoře zakápla např. voskem.

Technické údaje trimru

Dolaďovací kondenzátory

• Kapacita: 3 až 30 pF (neověřeno)
• Elektrická pevnost: ??? V

Tento starší unikátní kapacitní trimr má přeladitelnost ve velmi širokém rozsahu.

• Typové označení: neznámé
• Tělo (bez vývodů): ∅12,5 × 12 mm
• Celková délka (s vývody): 35 mm

Info

K těch ladicím kondenzátorům jsem nesehnal žádnou dokumentaci. Kdysi, v dobách socialismu, se docela používaly. Je pravděpodobné, že to jsou originály Philips, ale je také možné že byly okopírované socialistickým sektorem a vyráběné např. v bývalém Východním Německu, i když podle kvality zpracování mi to připadá nepravděpodobné. Budu rád za každou informaci, hlavně kvůli dokumentačním účelům. Ti, kdo opravují staré poválečné vysílačky asi budou vědět víc.

Dnes už nikdo nic podobného nevyrobí, především kvůli nákladné výrobě. Kondenzátorů je tak na trhu konečný počet kusů.

Upozornění

Kapacitní trimry jsou nepoužité a funkční, avšak vzhledem k době skladování (asi 50 let) jsou prodávány bez záruky – výprodej.

K dispozici přibližně pár desítek kusů. Po vyprodání už nebudou žádné další.
