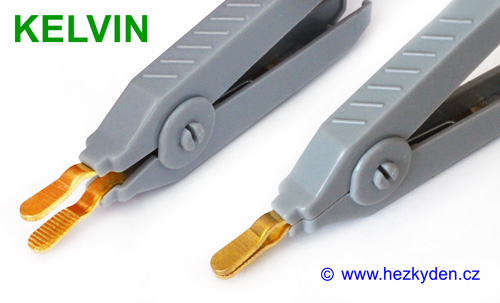

Kelvinovy svorky/hroty/klipsy/krokosvorky se používají v měřicí technice, typicky ve čtyřvodičovém měření malých odporů (miliohmy, mikroohmy). Tato se od ostatních liší tvarem čelistí pro uchycování plochých předmětů.
Kelvinova krokosvorka má dva vývody. Jednou svorkou protéká měřicí proud, druhá snímá napětí v tom samém místě připojení. Proto se neuplatní úbytek napětí na proudových vodičích, což by jinak zkreslovalo měření. Není to tedy žádná obyčejná krokosvorka, jak by se mohlo na první pohled zdát.
Technické údaje

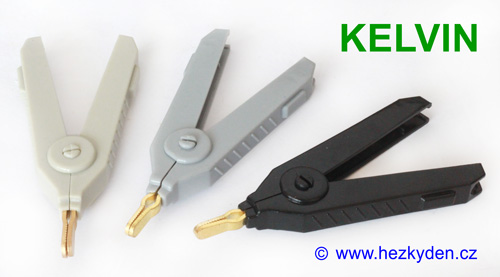

- Barevné provedení: béžová, bílošedá, červená, černá
- Materiál těla: plast ABS
- Materiál kontaktů: pozlacená mosaz
- Maximální proud: 20 A
Rozměry svorek
- Celková délka: 92 mm
- Maximální rozevření čelistí: 15 mm
- Délka čelistí: 14,5 mm
- Šířka čelistí: 3,5–5,0 mm
Praktické zkušenosti
Mají větší přítlačnou sílu než Kelvin clip mini.
Je prima, že body pro připájení jsou už ocínované.
Dostupnost a cena
Kelvinovy svorky jsou v České a Slovenské republice obtížně k dostání. Značkoví výrobci je nabízejí v cenách páru od 1000 Kč výše. Naše prodejní cena vychází vstříc možnostem běžných bastlířů, je skutečně dost nízká.
Fotogalerie
