Pro pohodovější práci s miliohmetrem YR1035+ jsme do sortimentu zařadili čtyřvodičové měřicí kabely různých typů.
Kabely mají na jedné straně konektor XS10 a na druhé mají:

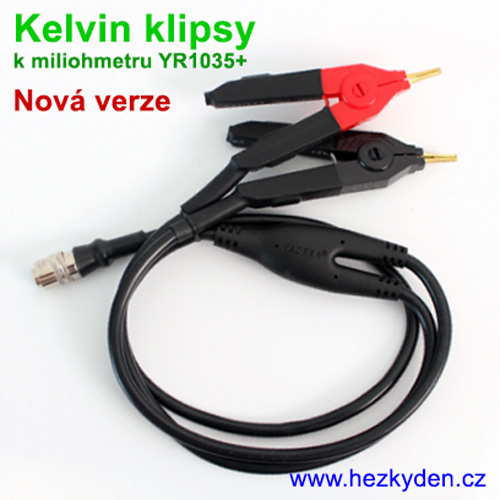

- Kelvin klipsy – zlacené samosvorné klipsy (o něco větší než jsou v naší nabídce a s mnohem větší přítlačnou silou). Dají se s nimi dobře chytit ploché vývody baterií. Mají jemné příčné drážky a tak spolehlivě chytnete kulatý vodič, tenký i tlustý. Při práci dávejte pozor, vzhledem k silnému péru ve svorkách dokážou pěkně štípnout.

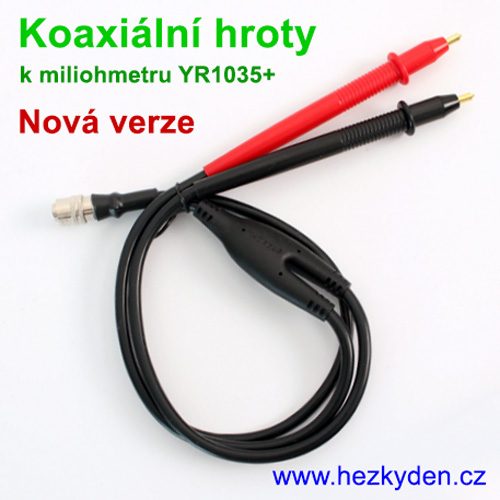

- Koaxiální hroty – speciální zlacené souosé hroty, které mají odpruženou jehlu uvnitř trubkovitého kontaktu. Je s nimi rychlejší práce než se základními hroty, kde je na každém dvojice měřicích jehel.
- Bateriové pouzdro – speciální čtyřvodičový bateriový držák pro rychlé proměřování baterií s precizními odpruženými koaxiálními kontakty. Pořádně si prostudujte návod ve fotogalerii.
Dostupnost a ceny
Patří k trvalému sortimentu, trvale skladem desítky kusů.
Vzorky kabelů jsme měli už skladem, ale ihned po zveřejnění (leden 2023) jsme všechny vyprodali (cena vzorků 495 Kč). Nyní nám dorazila velká dodávka zboží (březen 2023), ceny jsme přiměřeně snížili kvůli nižším nákupním cenám (jednotná prodejní cena všech kabelů 395 Kč). Bohužel začátkem roku 2024 dodavatel kabely zdražil (takže jsme opět na ceně 495 Kč).
Fotogalerie
prostudujte si obrazový návod níže
Obrazový návod/manuál na obsluhu bateriového pouzdra
Připojte pouzdro kabelem k testeru (1). Podle délky testované baterie naklopte kladnou elektrodu směrem dovnitř (2) a posunutím dopředu/dozadu upravte vzdálenost. Jednou rukou přidržte testovací pouzdro, druhou rukou chytněte baterii a přitlačte ji na záporný pól testovacího stojanu (3). Poté vyrovnejte druhý konec baterie na kladném pólu do testovacího stojanu (4).
(obrázek převzat od výrobce – bateriové pouzdro je ještě z průhledného plexiskla, nyní se však dodává z šedého ABS.)
