Konektor SMA do panelu

35

Zrušit výběr
Katalogové číslo: - Kategorie:
ID: 24924     Poslední změna:  30.7.2022

Standardní koaxiální zlacené konektory SMA na panel (zásuvka) s dutinkou uvnitř.

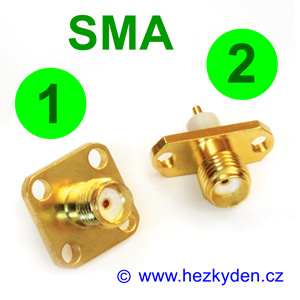

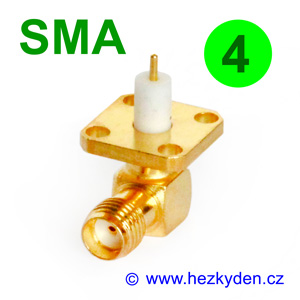

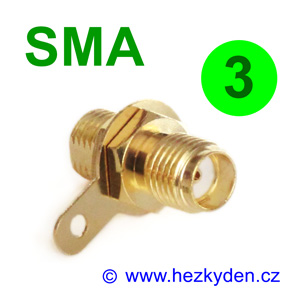

Panelový konektor SMA pro montáž čtyřmi šrouby (typ 1), dvěma šrouby (typ 2) nebo bez upevňovacích šroubů jen středovou maticí (typ 3). Panelová SMA zásuvka úhlová, pro montáž čtyřmi šrouby (typ 4).

Průměr a délka teflonové izolace: ∅4 × 4 mm (typy 1 + 2).

Průměr a délka vývodu z teflonové izolace: ∅1,1 × 3 mm (typy 1 + 2).

Průměr upevňovacího otvoru: 6,3 mm (typ 3).

Všechny tyto osvědčené panelové vysokofrekvenční konektory držíme trvale skladem.

Vyrábějí se ještě podobné typy (inverzní, s delšími vývody, …), ale ty zařadíme do sortimentu až o ně bude skutečný zájem.

Technické výkresy

Konektor SMA do panelu - rozměry - typ 1
Konektor SMA do panelu – rozměry – typ 1
Konektor SMA do panelu - rozměry - typ 2
Konektor SMA do panelu – rozměry – typ 2

Fotogalerie

Konektor SMA do panelu - typ 1
Konektor SMA do panelu – typ 1

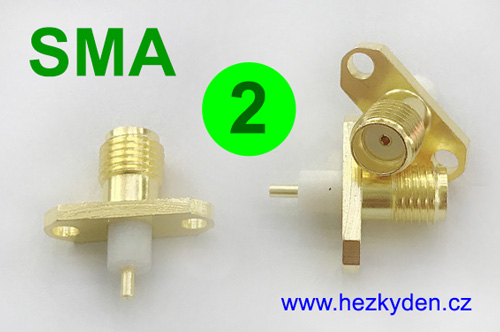

Konektor SMA do panelu - typ 2
Konektor SMA do panelu – typ 2

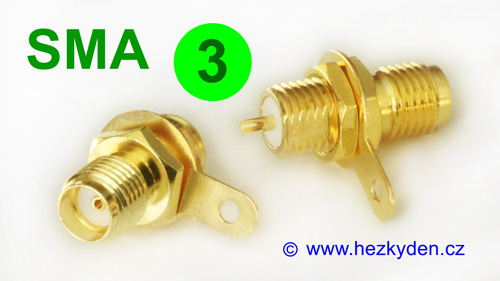

Konektor SMA do panelu - typ 3
Konektor SMA do panelu – typ 3

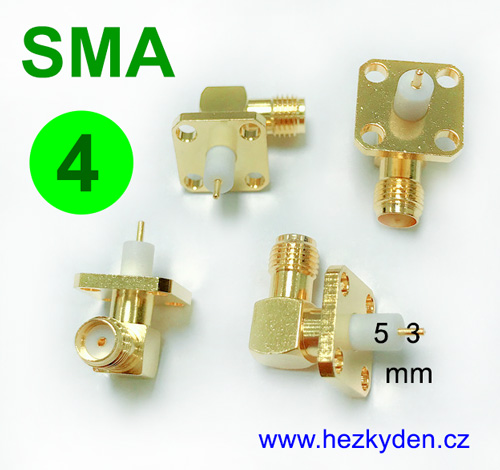

Konektor SMA do panelu - typ 4
Konektor SMA do panelu – typ 4

Další informace

Hmotnost 0.01 kg
Varianta

1, 2, 3, 4
