Koaxiální TNC spojky tvaru I rovné. Přímá spojka TNC-TNC s teflonovým dielektrikem.
TNC konektory jsou vysokofrekvenční koaxiální konektory. Používají se obvykle ve vojenské technice. Na rozdíl od BNC nemají upínání bajonetem, ale šroubením.
TNC konektor spojka (varianty)

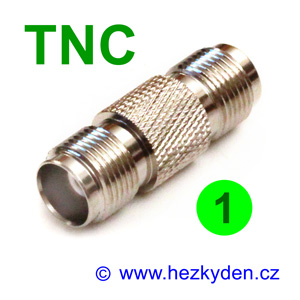

- TNC konektor – oboustranná zásuvka

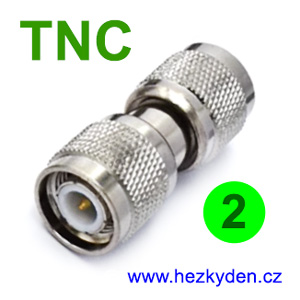

- TNC konektor – oboustranná vidlice

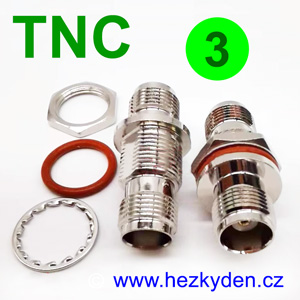

- TNC konektor – oboustranná zásuvka s upevněním do panelu středovou maticí

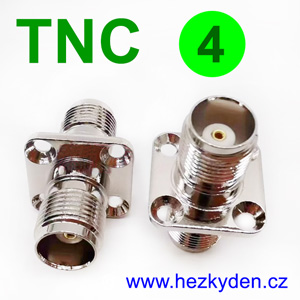

- TNC konektor – oboustranná zásuvka s upevněním do panelu přírubou pro čtyři šrouby M2,5
Impedance 50 ohmů.
Spojka TNC konektor.
Technické údaje
Elektrické vlastnosti
- Impedance: 50 Ω
- Frekvence: 0–4 GHz
- ČSV: ≤1,25
- Izolační napětí: 1500 V rms
- Izolační odpor: ≥5000 MΩ
Mechanické vlastnosti
- Teplotní rozsah: –45..+125 °C
- Životnost: ≥500 cyklů
- RoHS
Materiál
- Tělo konektoru: mosaz, niklováno
- Vnitřní vodič: mosaz, zlaceno
- Izolant: PTFE (teflon)
Dostupnost a ceny
Patří k trvalému sortimentu.

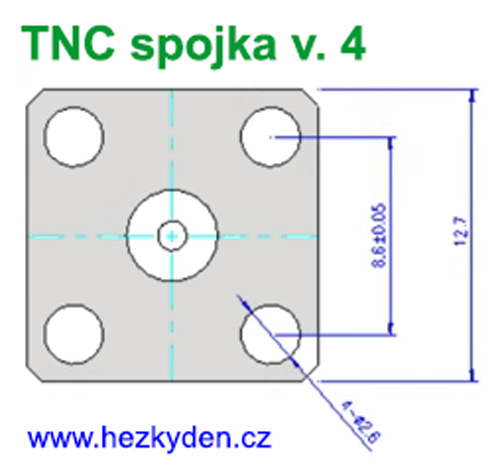

Rozměry
