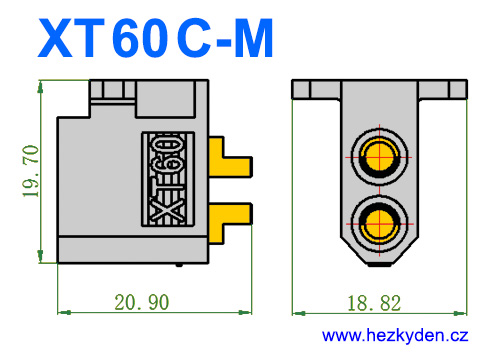

Černý napájecí konektor XT60 (XT-60), vidlice s úchytkami pro upevnění na nosnou desku. Horizontální provedení (na stojato).
Vidlice (samec) … XT60C-M
Poznámka: Zásuvka ani jiné barevná kombinace se v této variantě nevyrábějí.
Typické zapojení (polarita): mínus je u zkosené strany, plus je u rovné.
Zlacené piny. Jmenovité zatížení pro jeden kontakt je 35 A. XT60 je spolehlivý silový konektor dimenzovaný na vysoké proudy.
Použití
Nejčastěji se konektory XT60 používají k propojování bateriových packů.
Stále však nejlevnější jsou konektory XT60 ve standardní oranžové (žluto-oranžové) barvě.
Poznámka: Na tento standardní konektor nejde zezadu nacvaknout krytka, ta je určena pro jiný (kabelový) typ, se kterým se prodává v kompletu.
Technické údaje XT60
- Maximální napětí: 500 V DC
- Jmenovitý proud: 35 A
- Životnost: 100 cyklů
- Přechodový odpor: max 01 mΩ
- Maximální průměr kabelu (pro pájecí žlábky): AWG12
- Teplotní rozsah: –20..+120 °C
- Materiál kontaktů: mosaz, zlaceno
- Materiál těla konektoru: PA
- Certifikace: CE/UL, UL94 V0
- Výrobce: Amass, Čína
