Napájecí konektor XT60 (XT-60) je určen pro vysoké proudy. Toto provedení má uzpůsobené vývody pro montáž do desky plošných spojů.
Označení

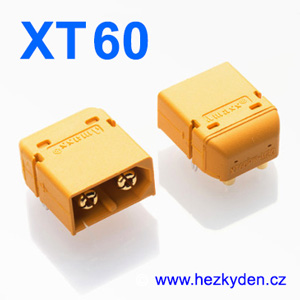

- vidlice: XT60PW-M

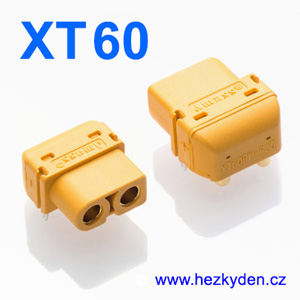

- zásuvka: XT60PW-F
Mechanická kontrukce
Pozlacené vývody jsou pro montáž do desky plošných spojů (DPS). Po stranách vedou z těla konektoru dva vývody pro pevnější mechanické uchycení konektoru v desce, nemají žádnou jinou další fukci. Nad vývody je z důvodu bezpečnosti plastová krytka.
Zapojení a maximální zatížení
Typické zapojení (polarita): mínus je u zkosené strany, plus je u rovné.
Zlacené piny. Jmenovité zatížení pro jeden kontakt je 30 A. XT60 je spolehlivý silový konektor dimenzovaný na vysoké proudy.
Použití
Nejčastěji se konektory XT60 používají v modelářství – napájení modelů z bateriových packů.
Pomocí barev konektoru si například můžete rozlišit packy s různým počtem článků, abyste se nespletli.
Stále však nejlevnější jsou konektory XT60 ve standardní oranžové (žluto-oranžové) barvě.
Technické údaje XT60
- Maximální napětí: 600 V DC
- Jmenovitý proud: 35 A
- Životnost: 100 cyklů
- Přechodový odpor: max 1 mΩ
- Průměr vývodu do desky: 2,5 mm
- Teplotní rozsah: –20..+120 °C
- Materiál kontaktů: mosaz, zlaceno
- Materiál těla konektoru: PA
- Certifikace: CE/UL, UL94 V0
- Výrobce: Amass, Čína
Fotogalerie
Otvory do plošného spoje jsou pro oba konektory stejné (vidlice/zásuvka).
