LCD modul WD-C1602L-7gnna

LCD modul WD-C1602L

65 Kč

LCD modul Wintek WD-C1602L-7GNNa je inteligentní displej se zobrazením 16 znaků ve 2 řádkách (16×2) bez podsvětlení.
Barva podkladu je zelenošedá, znaky jsou tmavomodré (obr. 6).


Kategorie:

Popis produktu

LCD modul WD-C1602L-7GNNa
(1) LCD modul WD-C1602L

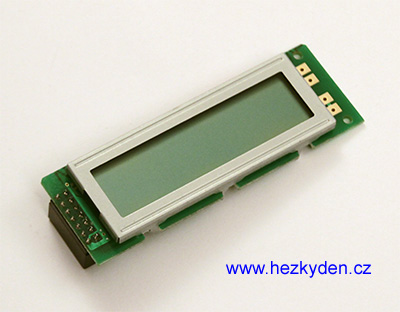

pohled zepředu

LCD modul WD-C1602L-7GNNa
(2) LCD modul WD-C1602L

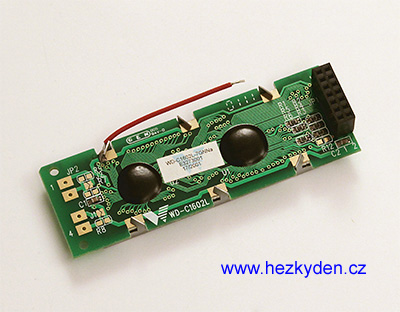

pohled ze strany spojů

LCD modul WD-C1602L-7GNNa

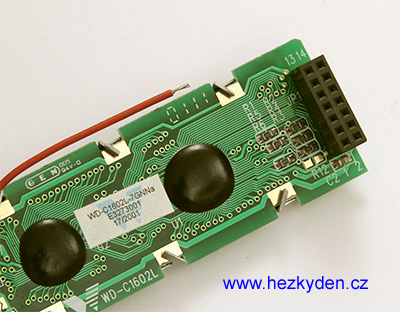

(3) LCD modul WD-C1602L
detail konektoru a značení

LCD modul WD-C1602L-7GNNa
(4) LCD modul WD-C1602L

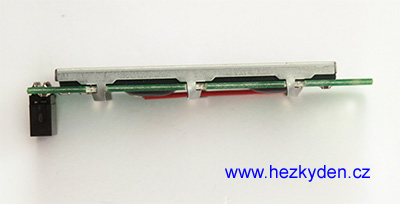

pohled z boku po délce

LCD modul WD-C1602L-7GNNa

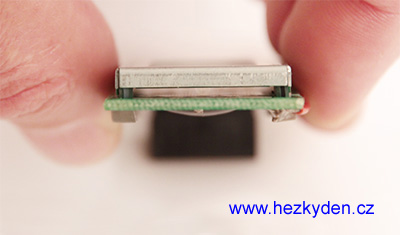

(5) LCD modul WD-C1602L
pohled z boku po šířce

LCD modul WD-C1602L-7GNNa
(6) LCD modul WD-C1602L

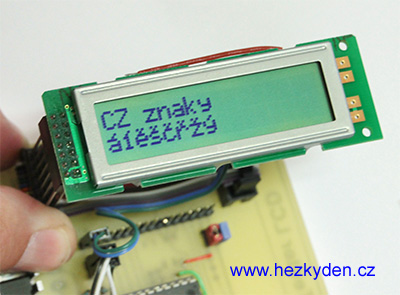

ukázka reálného provozu displeje

Obrázky dobře ukazují provedení modulu s konektorem, který lze snadno nasadit na jumperovou lištu napájenou v plošném spoji, popřípadě tento přímý konektor 14 pin. LCD modul tak není nutné zapájet do DPS a tudíž učinit z konstrukce nerozebíratelný celek. Displej typu 1602 tak lze kdykoliv z konstrukce vyjmout a použít okamžitě jinde. Toho lze s výhodou využít pro inovaci zapojení.

Od kovového rámečku displeje je vyveden červený kablík (obr. 3), patrně pro možnost lepšího připojení ke kostře konstrukce.

Technická data LCD modulu

  • Označení: Wintek WD-C1602L-7GNNa
  • Vnější rozměry modulu: 87,0 x 29,6 mm
  • Odkaz na výrobce: www.wintek.com.tw
  • Ovládací řadič: ST7066.pdf

Datasheet LCD modulu 16×2

Datasheet (katalogový list) k tomuto konkrétnímu typu se nám od výrobce nepodařilo sehnat. Z podobných modelů displejů jsme zkompilovali následující obrázky a tabulky. Je ověřeno, že to platí.

  • Rozkliknutím se obrázky zobrazí v plné velikosti.

LCD modul WD-C1602L-7GNNa - Rozměry modulu

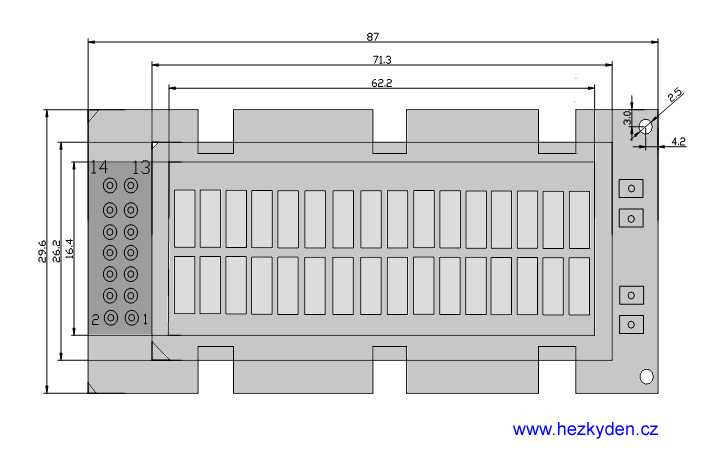

(7) LCD modul WD-C1602L – rozměry modulu

LCD modul WD-C1602L-7GNNa - Rozměry modulu

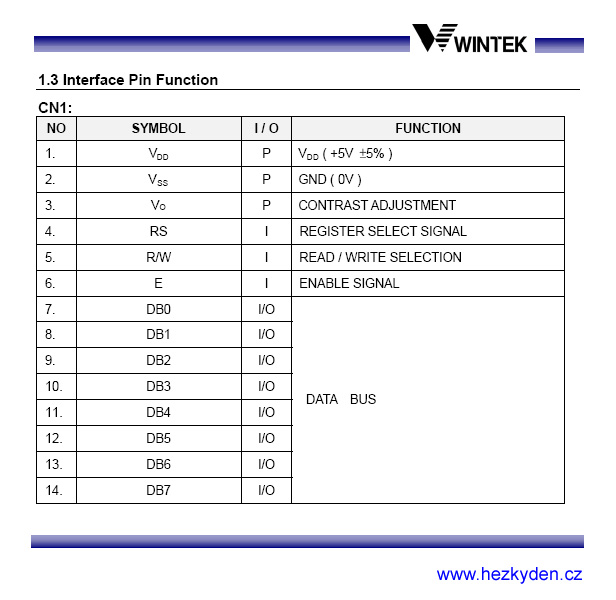

(8) LCD modul WD-C1602L – zapojení vývodů

LCD modul WD-C1602L-7GNNa - Rozměry modulu

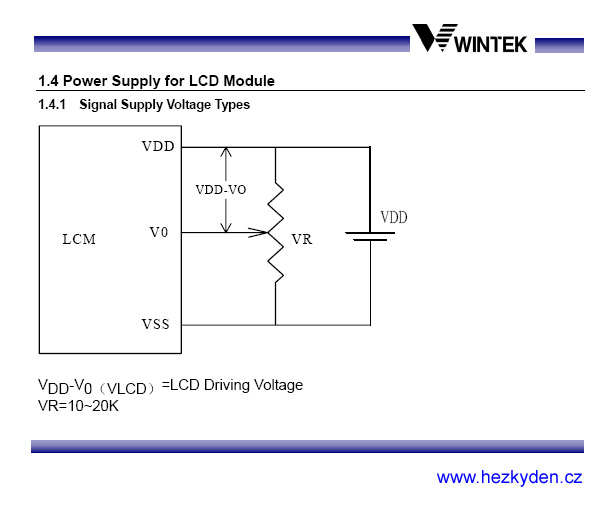

(9) LCD modul WD-C1602L – regulace jasu a kontrastu displeje

LCD modul WD-C1602L-7GNNa - Rozměry modulu

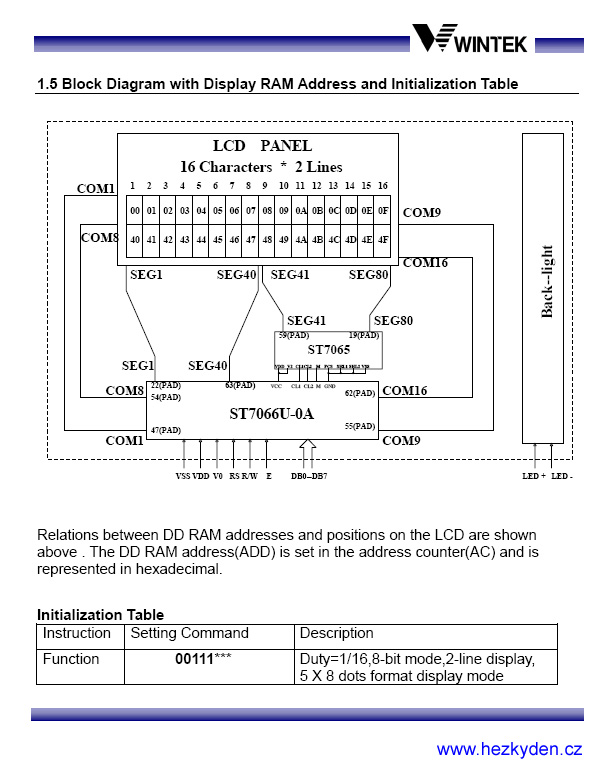

(10) LCD modul WD-C1602L – blokové schéma a inicializace

Zapojení vývodů

  • vývod č. 1 – napájení Vdd (+5V)
  • vývod č. 2 – zem GND – Vss

Obvykle je totiž u displejů s piny v jedné řadě na vývodu č. 1 zem (GND),
ale u vývodů s uspořádáním 2 × 7 je obvykle na vývodu č. 1 napájení
Jinak je zapojení vývodů dle běžných standardů (viz datasheet výše).
Také pozor na časování při inicializaci.

Úspěšně jsem displej vyzkoušel v tomto testovacím zapojení (DOVEDA – web o PICech).

Upozornění

Displeje jsou nepoužité a funkční (jedná se o výprodej z nerealizované výroby),
avšak vzhledem k ceně jsou prodávány bez záruky – výprodej.
Zboží bylo skladováno déle než dva roky, tudíž pro výrobu nevyhovuje certifikaci ISO.

Cena a dostupnost LCD modulu

Výprodejová cena: 65 Kč za 1 ks (nejsem plátce DPH).

  • Při odběru většího množství je na vyžádání možná další sleva.
    Běžná cena podobného displeje se pohybuje kolem 100 Kč včetně DPH.
    Oproti původní ceně je naše cena cca poloviční.
  • rok 2014: LCD moduly skladem prakticky v nevyčerpatelném množství !!!
  • Pro připojení displeje do DPS: Konektor 14 pin za 5 Kč
