Měřicí jehla

Odpružený zkušební testovací hrot – pogo pin

Zrušit výběr
Katalogové číslo: - Kategorie: ,
ID: 3097     Poslední změna:  28.7.2024

Zkušební měřicí jehla pro odpružený testovací hrot (Pogo pin).

Vyměňte na svých testerech obyčejné hroty za tyto odpružené (s pružinou uvnitř). Díky permanentnímu přítlaku mají lepší kontakt, zvláště držíte-li celý testovací hrot v ruce. Odpružení zabraňuje sesmeknutí hrotu a tím pádem vzniku nechtěnému zkratu při měření.

Standardní balení je 100 ks, protože to je však pro bastlíře příliš velká balicí jednotka, máme nachystané minibalení jehel po 50, 20, 10 a 5 kusech. Jehel se nikdy nedotýkáme holýma rukama, pro tento účel používáme pinzetu.

Při odběru celého balení 100 ks je sleva 20 % – Pozor – nevypočítává se automaticky při vložení do košíku, blbne nám software, raději nárok na slevu připište do zelené poznámky k objednávce. Když toho máme hodně, může se stát, že to ve spěchu přehlédneme, proto je lepší to připomenutí v poznámce.

Technické info

  • Jmenovitý proud
       všechny kromě P125-B: 3 A
       pouze P125-B: 5 A
  • Max. odpor: 50 mΩ

Další technické informace sdělíme na vyžádání.

Seznam typů

Označení Průměr × délka Hrot Cena/ks
PA50-B1 0.7 × 16 mm špičatý 30° celozlacený 8 Kč
P50-B1 0.7 × 16 mm špičatý 30° 5 Kč
P75-B1 1.0 × 16 mm špičatý 30° 5 Kč
P100-B1 1.4 × 33 mm špičatý 30° 5 Kč
P160-B1 1.4 × 24 mm špičatý 30° 5 Kč
P125-B 2.0 × 33 mm špičatý 30° 5 Kč
PA75-D2 1.0 × 16 mm čočkovitý celozlacený 8 Kč
P75-A2 1.0 × 16 mm vnitřní důlek 8 Kč
P75-LM2 1.0 × 16 mm zubatá špička 8 Kč
P100-E2 1.4 × 33 mm tupá špička 8 Kč
P100-J1 1.4 × 33 mm oblý konec 5 Kč
PA100-J1 1.4 × 33 mm oblý konec celozlacený 8 Kč
P100-Q1 1.4 × 33 mm ozubená špička 8 Kč
P100-Q2 1.4 × 33 mm ozubená špička 8 Kč
P100-H5 1.4 × 33 mm ozubená špička 8 Kč
P160-J1 1.4 × 24 mm oblý konec 5 Kč
P160-J1 1.4 × 24 mm oblý konec 5 Kč
P160-E2 1.4 × 24 mm tupá špička 8 Kč
P160-H2 1.4 × 24 mm ozubená špička 5 Kč
P160-Q2 1.4 × 24 mm ozubená špička 8 Kč

Přesné rozměry

Standardní označení Průměr × Délka Doporučený průměr otvoru Plný zdvih Přítlačná síla
PA50-B1 0.68 × 16.35 mm 0.9 mm 2.65 mm 75 g
P50-B1 0.68 × 16.35 mm 0.9 mm 2.65 mm 75 g
P75-B1 1.02 × 16.3 mm 1.4 mm 2.54 mm 180 g
P100-B1 1.36 × 33.3 mm 1.7 mm 6.35 mm 180 g
P160-B1 1.36 × 24.5 mm 1.7 mm 4.00 mm 140 g
P125-B 2.02 × 33.35 mm 2.4 mm 6.35 mm 180 g
PA75-D2 1.02 × 16.3 mm
P75-A2 1.02 × 16.3 mm
P75-LM2 1.02 × 16.3 mm
P100-E2 1.36 × 33.3 mm
P100-Q1 1.36 × 33.3 mm
P100-Q2 1.36 × 33.3 mm
P100-H5 1.36 × 33.3 mm
P100-J1 1.36 × 33.3 mm
P160-E2 1.36 × 24.5 mm 140 g
P160-H2 1.36 × 24.5 mm 140 g
P160-J1 1.36 × 24.5 mm 140 g
P160-Q2 1.36 × 24.5 mm 140 g

Technické výkresy

Zkušební měřicí jehly – odpružené testovací hroty

Standardizované značení hrotů jehel
Standardizované značení hrotů jehel

P75-B1
P75-B1

P75-LM2
P75-LM2

P75-A2
P75-A2

PA75-D2
PA75-D2

PA50-B1
PA50-B1

P100-B1
P100-B1

P100-E2
P100-E2

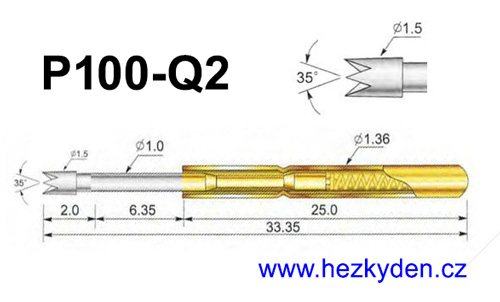

P100-Q2
P100-Q2

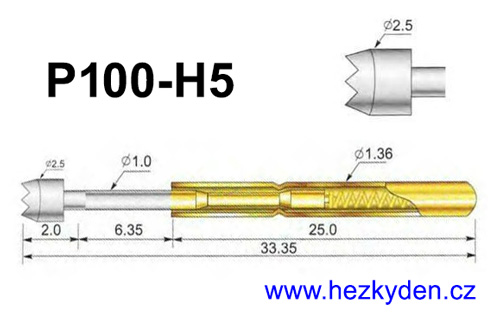

P100-H5
P100-H5

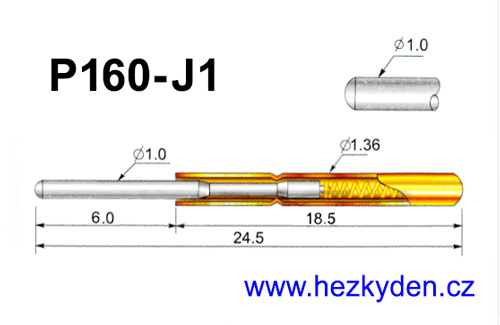

P160-J1
P160-J1

Další výkresy připravujeme, případně si o ně napište.
