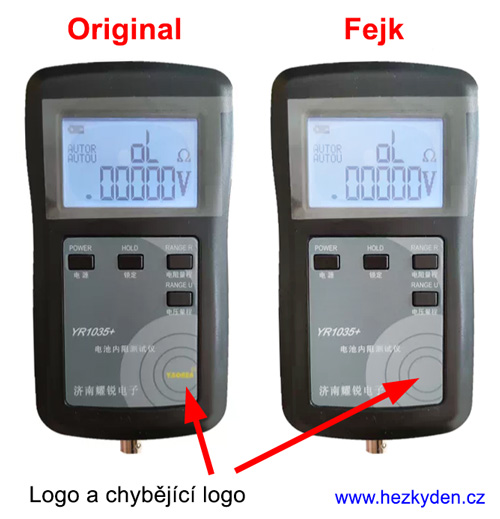

Profesionální čtyřvodičový tester baterií a akumulátorů s automatickou volbou rozsahu. Jako miliohmetr je vhodný i pro měření velmi malých odporů.
Cena včetně jednoho páru měřicích kabelů s odpruženými hroty.
Typické oblasti měření
- Napětí a vnitřní odpor baterií/akumulátorů/článků/superkapacitorů.
- Miliohmetr/mikroohmetr – malé odpory (například bočníky).
- Přesný voltmetr – stejnosměrné napětí (napájecí zdroje).
Co měří
- Odpor do 200 Ω s přesností na 4 místa.
- Stejnosměrné napětí do 28 V/100 V s přesností na 5 míst.
Volba rozsahu: automatická/manuální
| Rozsah | Rozlišení | Přesnost | Zobrazení |
|---|---|---|---|
| 20 mΩ | 0.01 mΩ | 0.7% + 7 | 22.00 mΩ |
| 200 mΩ | 0.1 mΩ | 0.5% + 5 | 220.0 mΩ |
| 2 Ω | 1 mΩ | 0.5% + 5 | 2.200 Ω |
| 20 Ω | 10 mΩ | 0.5% + 5 | 22.00 Ω |
| 200 Ω | 0.1 Ω | 0.5% + 5 | 220.0 Ω |
| Rozsah | Rozlišení | Přesnost | Zobrazení |
|---|---|---|---|
| 1 V | 0.00001 V | 0.15% + 0.015 | .99999 V |
| 10 V | 0.0001 V | 0.15% + 0.010 | 9.9999 V |
| 100 V | 0.001 V | 0.15% + 0.015 | 99.999 V |
Maximální stejnosměrné napětí, které se může objevit na jakémkoliv vstupu při zachování polarity, je 100 V DC. Pokud si nejste jisti polaritou, můžete měřit maximálně do 28 V.
Tester není určen pro měření střídavého napětí – to se vůbec nesmí na vstupních svorkách objevit.
Konstrukce
Plastové pouzdro. LCD displej s podsvětlením, 4 tlačítka, popis anglicko/čínský. Ve spodním čele kulatý čtyřpólový konektor pro připojení měřicíh šňůr. Dva plastové hroty (červený a černý) s párem výměnných odpružených měřicích jehel. V horním čele konektor USB micro pro dobíjení.
Měřicí metoda
Měří čtyřvodičově střídavým signálem.
Napájení
Tester má vnitřní baterii 18650 o kapacitě 2000 mAh. Spotřeba při měření je asi 60 až 100 mA (podle rozsahu a zapnutého podsvětlení). Dobíjí se přes port USB micro, zdroj by měl schopen dát minimálně 500 mA při 5 V.
Měřicí hroty
Každý z hrotů je zakončen párem měřicích jehel P100-Q2. S testerem dostáváte jednu náhradní sadu (4 ks) těchto jehel navíc. Prodáváme odpružené jehly i s jiným zakončením, můžete si dokoupit typy, které vám třeba budou více vyhovovat. Průměry jsou standardizované. Odkaz níže.
Měřicí kabely s propojují s přístrojem pomocí čtyřpinového konektoru XS10. Tyto konektory mají zlacené piny a používají se v letectví.

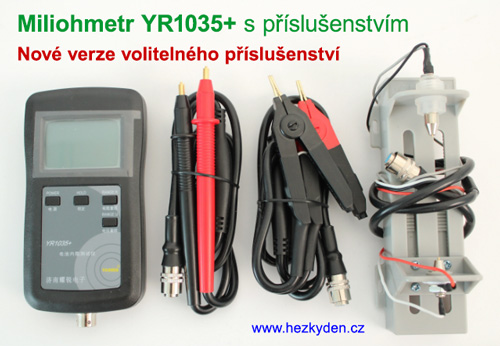

Různé typy profesionálně vyrobených kabelů prodáváme pod označením: Měřicí kabely pro miliohmetr YR1035+.
Pokud byste si chtěli vyrobit vlastní kabely např. s kelvinovými svorkami, budete potřebovat zásuvku na kabel (označení XS10JK-4P/Y). Od roku 2023 je tento konektor rovněž v našem sortimentu.
Obsah dodávky
- Měřicí přístroj
- Jeden pár měřicích kabelů s odpruženými hroty
- 4 ks náhradní hroty (měřicí jehly)
- Anglický manuál
- Český manuál
Praktické info
Pokud si uděláte referenční kousky cuprextitu, můžete proměřovat například tloušťku vrstvy mědi. Doporučuji také pro kontrolu přechodového odporu konektorů, které používáte a jen se domníváte, že jsou dobré.
Já sám jsem s ním zkontroloval většinu propojovacích kabelů, které jsem používal k napájecímu zdroji – to mě tedy vyděsilo, tak jsem si hned udělal kabely nové s dostatečným průřezem a se zlacenými banánky.
Hodnocení
Je to nenápadný měřák, který nás překvapil svoji přesností. Ani za pětinásobnou cenu neseženete nikde jinde přesnější mašinku. Jeho přesnost jsme porovnávali se značkovými šesti- a osmimístnými voltmetry. Na pátém digitu byl rozdíl maximálně jedno číslo (3,7775 V -> 3,7776 V).
Na tento tester nás upozornil jeden zákazník. Okamžitě jsme ho zakoupili, podrobili ho testům a začali ho takřka denně používat. Po ověření v praxi jsme ho zařadili i do naší nabídky. Bateriím, které prodáváme, věnujeme určitou péči. S tímto měřákem se v kvalitě baterií dokážeme lépe orientovat. Například měření vnitřního odporu – oproti některým komerčním nabíječkách pro 18650, které ho mají jen jako doplněk, byl rozdíl v měření asi 30 %.
Jen jako negativum bych uvedl, že LCD displej s podsvětlením nemá úplně ideální kontrast při pozorovacím úhlu z boku.
Manuál
K testeru od nás dostáváte stručný návod v češtině (je k dispozici od prosince 2022), který pro běžné používání naprosto dostačuje. Podrobnější osmistránkový návod je v angličtině.
Dostupnost a skladová zásoba
Jedná se o trvalý sortiment. Skladem se snažíme držet 5 až 10 ks. V případě momentálního vyprodání stav rychle doplníme.
Zajímavost: V první várce jsme dovezli několik kusů. Když jsem tester ukázal spřáteleným elektronikům, okamžitě mi všechny vykoupili.
Odkazy
Fotogalerie
Úvodní fotografie produktu – při zkratovaných vstupních svorkách ukazuje nuly.
(obrázek převzat od výrobce)
