Osciloskop DSO138 mini STAVEBNICE

650

Není skladem

ID: 15044     Poslední změna:  24.2.2020
Další kusy již na cestě

Zase brzy bude skladem (pro velký zájem dočasně vyprodáno) - prosíme vydržte.


Stavebnice levného osciloskopu DSO138 mini (= v kompaktním provedení) s barevným TFT displejem a jednoduchou plastovou krabičkou. Originál od čínské firmy JYE Tech (žádný klon).

DSO138 mini je vylepšenou verzí standardního kitu DSO138.

Stavebnice obsahuje:

  • Sada součástek (hlavní deska + součástky)
  • Krabička v rozloženém stavu
  • Barevný anglický návod (pro sestavení)
  • Český manuál (pro ovládání)

Technické parametry

Napájení

  • Napětí: 5 V USB
  • Proud: 120 mA

Vertikál

  • Počet kanálů: 1
  • Analogová šířka pásma: 0–200 kHz (viz Praktické info)
  • Citlivost: 10 mV/Div – 5 V/Div
  • Nepřesnost citlivosti: <5 %
  • Rozlišení: 12 bit
  • Vstupní impedance: 1 MΩ
  • Maximální vstupní napětí: 50 Vpp
  • Vstupní vazba: DC, AC, GND

S ohledem na maximální vstupní napětí 50 V špička-špička, prosíme, předějděte odšlusnutí sestaveného kitu a používejte standardní osciloskopickou sondu 1:10 jak jen to bude možné.

Horizontál

  • Maximální rychlost vzorkování: 1 Msps
  • Časová základna: 10 µs/Div – 500 s/Div
  • Délka záznamu: 1024 bodů

Trigger

  • Trigger módy: Auto, Normal, Single
  • Trigger typy: zachytávání na náběžnou nebo na sestupnou hranu
  • Trigger pozice: 1/2 velikosti

Velikost

  • Displej: 2.4 palce barevný TFT LCD, 320 × 240 pixelů, 262k barev
  • Rozměry: 117 × 76 × 15 mm
  • Hmotnost kitu: 70 g (bez kabelů)

Funkce

  • Vestavěný testovací signál: obdélník 1 kHz/3,3 V
  • Funkce Hold (zmrazení signálu na displeji)
  • Uložit/vyvolat nasnímaný signál

Konstrukce

Srdcem DSO138 je procesor Cortex-M3 ARM (STM32F103C8). Procesorová deska má z jedné strany procesor a ze druhé displej.

Použitý TFT LCD displej je schopen zobrazovat průběhy signálu ostře a jasně.

Všechny potřebné soubory jsou dostupné dole na domovské stránce osciloskopu vývojářské firmy (v odkazech níže).

Proč

Chtěl jsem na Vánoce 2019 pro bastlíře něco netradičního. K dispozici je také sestavená oživená verze (od ledna 2020).

Praktické info

Já sám jsem to ještě nesestavoval, protože jsme trvale zavaleni objednávkami.

Český manuál k ovládání přikládáme v papírové podobě.

Upozornění

Prosíme, neupgradujte firmware. Toto je finální verze modulu a funguje tak jak má. Pokusem o upgrade můžete zablokovat procesor a tím zcela znefunkčnit osciloskop.

Fotogalerie

Osciloskop DSO138 mini STAVEBNICE - detail
Osciloskop DSO138 mini STAVEBNICE – detail (foto převzato od JYE Tech)

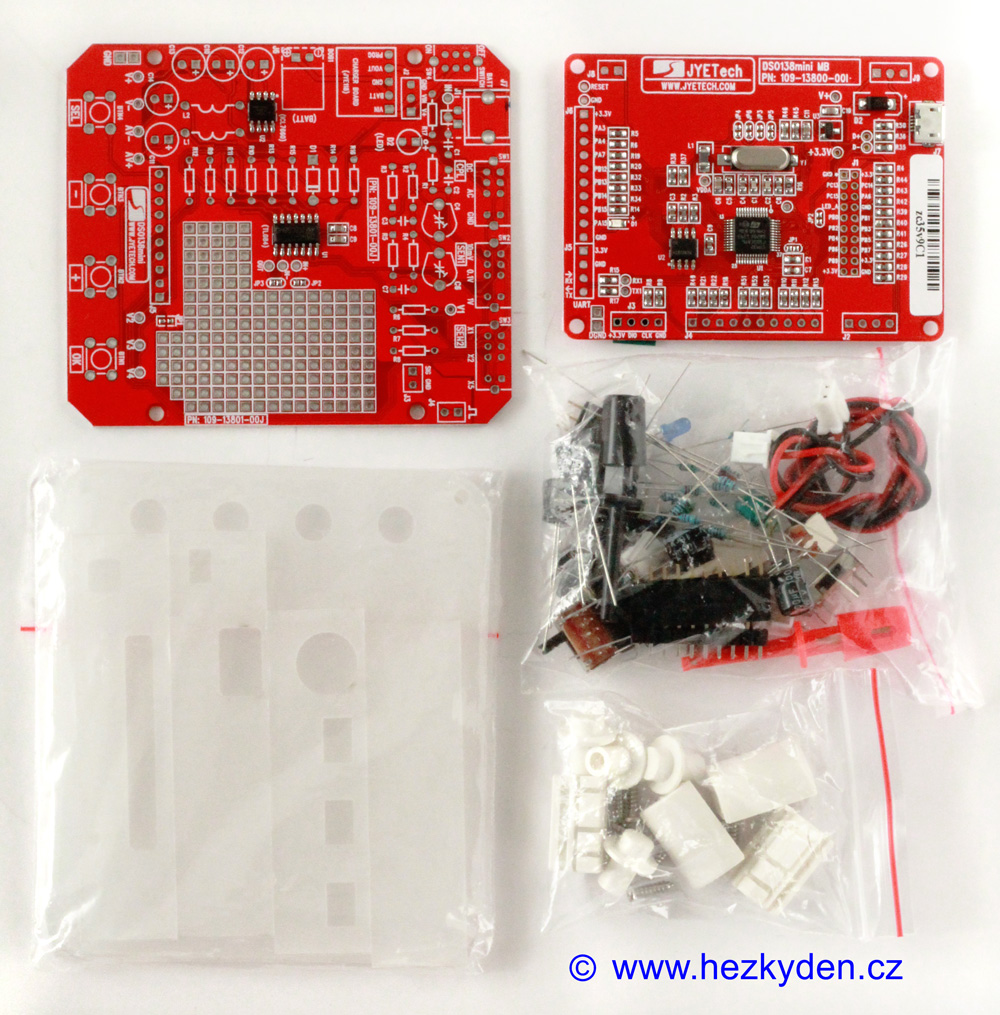

Osciloskop DSO138 mini STAVEBNICE - díly
Osciloskop DSO138 mini STAVEBNICE – díly (skutečné foto z našeho skladu)
