Panelové digitální hodiny LED

195 245

Zrušit výběr
Katalogové číslo: - Kategorie:
ID: 7769     Poslední změna:  22.2.2024

Čtyřmístné hodiny s barevným LED displejem do panelu pro indikaci reálného času ve 24hodinovém cyklu.

Cena včetně baterie

Zobrazení červenýmizelenýmioranžovými (jantarovými) – modrými nebo bílými sedmisegmentovkami LED s výškou číslic 10 mm. Díky černému plastovému rámečku je ideální pro vestavbu do panelu.

Konektor pro napájení displeje. Zálohování chodu hodin knoflíkovou 3V baterií CR1220 (je součástí dodávky, není nutné ji objednávat zvlášť). Na kablíkách vyvedeno externí tlačítko pro ovládání hodin.

Technické údaje

  • Čítání času: 24hodinový cyklus
  • Napájení displeje: 4,5–30 V/15 mA
  • Zálohování chodu hodin: článek CR1220 – 3 V

Se stejnou funkcí se vyrábějí také hodiny ve vodotěsném a prachotěsném provedení v barvách červená/zelená/modrá. Jsou však asi o 100 Kč dražší a pro malý zájem je nemáme standardně v sortimentu. Na objednávku (dodání cca do měsíce) nám je výrobce rád dodá.

Rozměry digitálních hodin

  • Výška číslic: 10 mm / 0.56″
  • Otvor v panelu: 25,8 × 45,8 mm
  • Rámeček voltmetru: 28,8 × 47,7 mm
  • Přesah rámečku nad panel: 3 mm
  • Vestavná hloubka: 20 mm

Funkce

Návod je pro verzi desky V1.4. Je pravděpodobné, že i následující verze se budou chovat stejně.

Displej hodin se rozsvítí až za 3 sekundy po připojení napájecího napětí (přes kablíky). Samotná baterie displej nerozsvítí, ta slouží jen pro zálohování běhu času. Pokud baterie nebude vložena, hodiny po opětovném připojení na napájení začnou počítat čas od 00:00.

Vyvedené tlačítko (na žlutém dvoužilovém kablíku) má sdruženo několik funkcí – přepínání mezi módy zobrazování a nastavování. Sled módu vždy po krátkém stisku tlačítka:
normální (hodiny:minuty) – sekundy (:00) – datum (měsíc.den) – časovač (00.:00) – normální (hodiny:minuty)

Pokud přepnete hodiny tlačítkem z normálního módu jinam, a když 30 sekund nic neuděláte, automaticky se stav vrátí do normálního módu (zobrazování času).

Nastavení času

Do režimu nastavení času se dostanete jedním dlouhým stiskem. Následnými krátkými stisky se pak přepínáte mezi nastavením hodin – minut – sekund. Krátkým stiskem resetujete sekundy. Nastavený čas uložíte dlouhým stiskem.

Nastavení datumu

Do nastavení datumu se dostanete dlouhým stiskem tlačítka v módu datumu. Nejprve nastavte rok, pak měsíc a nakonec den. Nastavené datum uložíte dlouhým stiskem tlačítka.

Časovač

Jak z předchozího vyplývá, do módu časovače se dostanete třemi krátkými stisky z normálního běhu času. Na displeji se zobrazí 0.:00 a dlouhým stiskem se spustíte časovač. Další dlouhý stisk v módu časovače způsobí pauzu. Opět další dlouhý stisk znovu spustí časovač.
Reset časovače: odpojte napájecí konektor, ale baterii ponechte v hodinách, stiskněte tlačítko na minimálně 5 sekund. A je resetováno. Pak zase zapojte napájení.

Po chvíli hraní s hodinami si s nastavením určitě dokážete intuitivně poradit. Není to nic složitého.

Další technické údaje

  • Přesnost: 10 ppm
  • Dovolená odchylka: max. 2 sekundy za den
  • Pracovní teplota: 10..+50 °C
  • Délka kablíků: ~ 13 cm

Napájení displeje je tenkými kablíky přes konektor se standardními barvami (plus červená, mínus černá). Kablíky ke tlačítku jsou připojeny pevně (bez konektoru). Baterie se vkládá do pouzdra, tj. snadná možnost její výměny. Pokud máte vloženou baterii, odpojením přívodu napájení (konektoru) čas běží uvnitř procesoru stále. Přívod napájení slouží jen pro zobrazování. Nemáte-li vloženou baterii, čas se odpojením napájení vynuluje. Počáteční stav 0:00 se vždy zobrazí při prvním zapnutí.

V současné době jsou to jediné digitální hodiny, které jsou uzpůsobeny pro univerzální rámeček, ve kterém také dodáváme voltmetry a ampérmetry.

Baterie

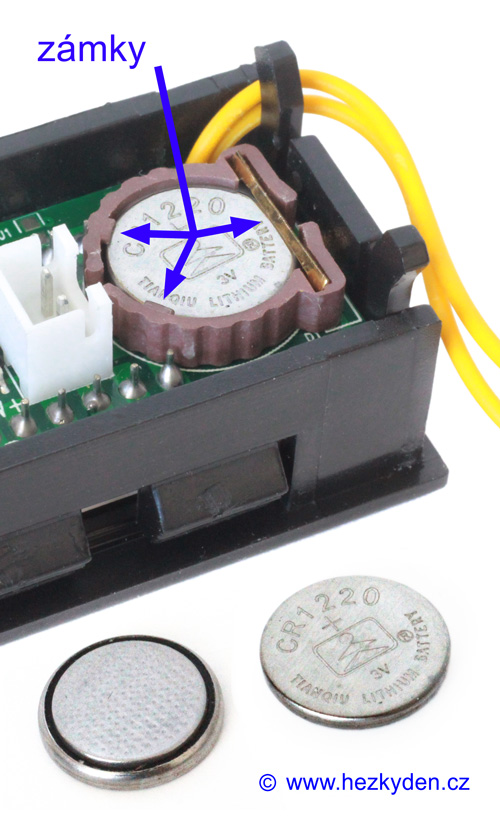

Baterie typu CR1220 se vkládá plusem nahoru (označeno), mínusem dolů (menší “kolečko”). Větší plochu knoflíkového článku tvoří plus, to je také vyznačeno na pouzdru baterie, na stejné straně baterie jsou také nápisy. Baterie se musí zamáčknout do pouzdra tak, aby zacvakly všechny tři zámky (dva plastové a jedna pružná planžeta – na obrázku vyznačeno modrými šipkami). Baterii dodáváme odděleně od hodin, aby vám co nejdéle vydržela než se hodiny dostanou do ostrého provozu.

Panelové digitální hodiny LED - baterie
Panelové digitální hodiny LED – vkládání baterie CR1220

Možné problémy

Hodiny po připojení nejdou (nerozsvítí se displej).

Musíte být trpěliví, displej se rozsvítí až asi za 3 sekundy po připojení napájení, tak prosím nepanikařte.

Nejde vložit baterie

Pokud víte, že nebudete schopni si baterii do hodin vložit a hodiny následně seřídit, objednejte si hodiny jinde nebo si na to někoho pozvěte. Toto je eshop pro bastlíře a radioamatéry, není určen široké technicky negramotné veřejnosti. Nemůžeme k vám jezdit a učit vás provádět primitivní operace s bateriemi.
Jak výše uvádíme, baterii do hodin nevkládáme, aby vám co nejdéle vydržela než hodiny zapojíte do provozu.

Praktické info

Tyto hodiny můžou být také užitečné na čítání času od zapnutí (pochopitelně bez baterie). Pohledem na displej pohotově zjistíte jak dlouho už vám běží stroj/solární panel/nabíjí se baterie atd.

Fotogalerie

Panelové digitální hodiny LED 4 místa - konstrukce
Panelové digitální hodiny LED 4 místa – konstrukce
Panelové digitální hodiny LED 4 místa
Panelové digitální hodiny LED 4 místa
Panelové digitální hodiny LED 4 místa - zapojení
Panelové digitální hodiny LED 4 místa – zapojení
Panelové digitální hodiny LED 4 místa - barvy
Panelové digitální hodiny LED 4 místa – barvy

Další informace

Barva

bílá, červená, modrá, oranžová, zelená
