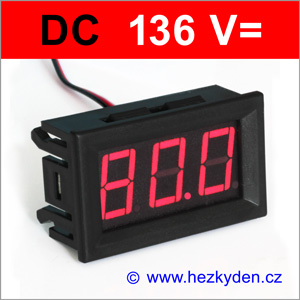

Panelový digitální voltmetr LED – 136V DC

červený

Tento produkt je momentálně nedostupný.

Katalogové číslo: - Kategorie:
ID: 8399     Poslední změna:  21.4.2021
Již vyprodáno
Bohužel, pro velký zájem zcela vyprodáno - už vůbec nebude.

Levný třímístný digitální voltmetr do panelu s automatickou volbou rozsahu pro měření stejnosměrného napětí. Možnost měření vlastního napájecího napětí. Zobrazení pouze červenými sedmisegmentovkami LED s výškou číslic 14 mm. Díky černému plastovému rámečku je ideální pro vestavbu do panelu.

Výhody:

Tento voltmetr slučuje výhodné vlastnosti dvou digitálních voltmetrů:
30 V100 V. Má totiž automatickou volbu rozsahu napětí v celém rozsahu, tj. do 136 V (přes tři řády). Navíc je velmi rychlý, displej zobrazuje asi 8× za sekundu.

Nevýhody:

Vyrábí se pouze s červeným displejem a přívodní kablíky jsou vyvedeny přímo, nikoliv přes konektory. Měřidlo je nastaveno bohužel tak, že ve stavu, kdy na měřicím vstupu není napětí, nezobrazuje 0.00, ale 0.10.

Technické údaje

  • Měřicí rozsah: 0 až 136 V
  • Zobrazení: 0.10 – 9.99 – 10.0 – 99.9 – 100 – 136 V
  • Napájení: 6–30 V/20 mA
  • Vstupní odpor: 240 kΩ (naměřeno)

Rozměry panelového voltmetru

  • Výška číslic: 14 mm
  • Otvor v panelu: 25,8 × 45,8 mm
  • Rámeček voltmetru: 28,8 × 47,7 mm
  • Přesah rámečku nad panel: 3 mm
  • Vestavná hloubka: 19,4 mm

Připojovací kablíky

označení barva vodiče funkce
- žlutá měřicí vstup: 0 .. +136 V
VCC červená napájení: +6 .. +30 V
VSS černá společná zem

Měřené i napájecí napětí mají společnou zem. Lze také napájet plovoucím (izolovaným, bezpotenciálovým) napájením.

Spojením červeného a žlutéhokablíku měří voltmetr vlastní napájecí napětí, tj. ze kterého je napájen. Užití například v automobilech, měření solárních panelů apod. Měřit tedy jen můžete v rozsahu napájecího napětí.

Sice v technických parametrech uvádím 6 V, ale nejmenší možné napájecí napětí je 4,5 V. Jen jas je velmi slabý, se zvyšujícím se napětím souběžně roste až do 6 V. Nad tuto mez jas je konstantní a už se dál nezvyšuje.

Voltmetr - základní schéma připojení
Voltmetr – základní schéma připojení
Voltmetr - schéma měření vlastního napájecího napětí
Voltmetr – schéma měření vlastního napájecího napětí
Voltmetr - schéma připojení plovoucího napájení
Voltmetr – schéma připojení plovoucího napájení

Praktické rady

připravujeme

Popis konstrukce

Jádrem voltmetru je mikrokontrolér s AD převodníkem. Napájení voltmetru je stabilizováno monolitickým stabilizátorem na bázi 7805 (proto to omezení maximálního napájecího napětí 30 V).

Přesnost a kalibrace

připravujeme
